512MB DDR3バッファ
512MB（4Gb）DDR3バッファでデータ転送を安定化。USB3.0の高速通信と相まって、コマ落ちを抑えた安定した取得を実現します。
G3M2210M 惑星用カメラ
SmartSens SC2210 裏面照射型モノクロCMOSを搭載。高い感度と低ノイズで、惑星・太陽・月面の撮影に最適です。
機能説明
G3M2210Mは高い量子効率と感度、低読み出しノイズ、大フルウェル・高ダイナミックレンジを備え、惑星・日面・月面撮影で優れた描写を実現します。
主な機能
- SC2210 モノクロCMOSセンサー
- 有効画素数：210万画素（1920×1080）
- 4.0µm 正方ピクセル
- 1/1.8型フォーマット
- 12 位ADC
- 512MB DDR3 メモリバッファ
- G感度：20100 mV/lux*s
- 読み出しノイズ：0.47–3.2 e⁻
- 高フレームレート：最大解像度・8-bit時 150 FPS
- 最大S/N比：39.3 dB
- ダイナミックレンジ：68.5 dB
主な特長
150
FPS @ 1920×1080
8-bit時の超高速フレームレート
8.5 ke⁻
フルウェル容量
優れたダイナミックレンジ
0.47 e⁻
超低読み出しノイズ
高ゲイン時の性能
> 92%
量子効率（ピーク）
ピークで>92%
68.5 dB
ダイナミックレンジ
明暗差の細部を捉える
512 MB
DDR3 缓存
稳定流畅的数据传输
技術的優位性
背照式 CMOS 技术
G3M2210M采用思特威SC2210背照式CMOS传感器，具有高效的红外波段光捕捉能力，在500nm处具有非常高的量子效率。传感器G灵敏度为20100mv/lux*s，配备红外截止滤光片后的有效工作范围为380-690nm。这项先进的传感器技术提供出色的低光性能和高ダイナミックレンジ。

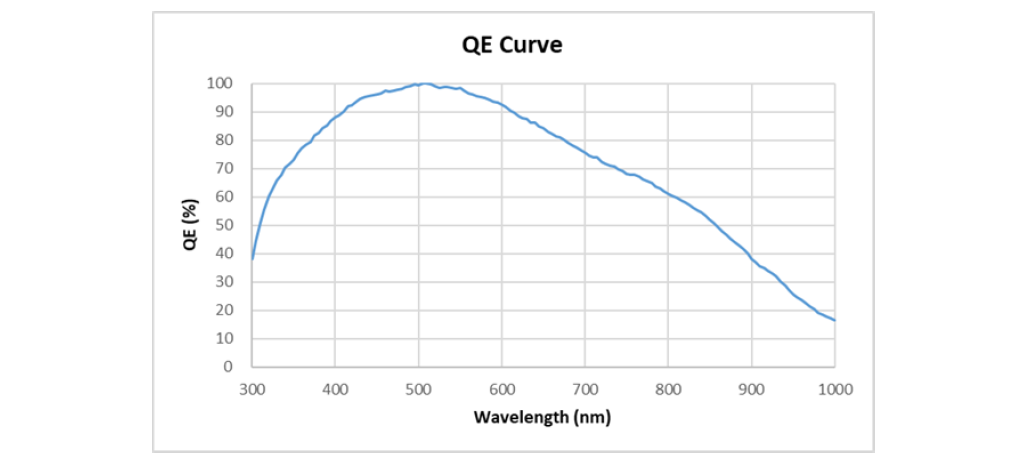

思特威SC2210分光感度曲線
G3M2210M的传感器G灵敏度为20100mv/lux*s。其光谱灵敏度特性确保了在可见光和近红外范围内都具有出色的响应能力，特别适合行星和月面摄影アプリケーション。
12-bit ADC と ROI
ネイティブ12-bit ADC対応。12-bit出力で2×2ビニングの低解像度モードも利用可能。ハードウェアROIに対応し、ROIを小さくするほどフレームレートが向上します。
解像度／ビット深度／インターフェース別フレームレート
| 解像度 | 12-bit 出力 | 8-bit 出力 | ||
|---|---|---|---|---|
| USB3.0 | USB2.0 | USB3.0 | USB2.0 | |
| 1920 × 1080 | 92.8 | 9.2 | 150 | 15 |
| 960 × 540 | 113 | 11.3 | 184 | 18.4 |
単位：フレーム/秒（FPS）
ビニング機能
1×1〜8×8のデジタルビニング（加算/平均）と1×1〜2×2のハードウェアビニング（平均）に対応。ハードウェア処理によりソフト処理より高フレームレートです。
変換ゲイン特性
HCG/LCG切替は非対応ながら、最適化されたゲインカーブにより、設定に応じて優れた性能を発揮。高ゲインで最低0.47e⁻の超低読み出しノイズを達成しつつ、8.5 ke⁻のフルウェルを維持します。
高互換の前面設計
両モデルとも1.25インチ延長筒装着時に1.25インチフィルターを組み込み可能です。
電源システム
USB3.0バスパワー駆動で外部電源は不要。USB接続ですぐに使用できます。
技術仕様
主要性能
| 最大フレームレート (USB 3.0) |
12位：92.8 FPS @ 1920×1080 8位：150 FPS @ 1920×1080 |
|---|---|
| 読み出しノイズ | 0.47e⁻ (最低) - 3.2e⁻ (最高) |
| フルウェル容量 | 8.5ke⁻ |
| 量子効率（ピーク） | >92% |
| ダイナミックレンジ | 68.5 dB |
| S/N比 | 39.3 dB |
| 露光時間範囲 | 0.1 ms - 500 s |
| ゲイン範囲 | 1× - 150× |
基本仕様
| センサー | SmartSens SC2210 裏面照射型 モノクロCMOS |
|---|---|
| 有効画素数 | 210万画素（1920×1080） |
| ピクセルサイズ | 4.0µm × 4.0µm |
| センサーフォーマット | 1/1.8型（対角8.81mm） |
| 撮像エリア | 7.68mm × 4.32mm |
| シャッター方式 | ローリングシャッター |
| ADC | 12-bit |
| メモリバッファ | 512MB（4Gb）DDR3 |
| 分光応答範囲 | 380–690nm（IRカット窓） |
| G感度 | 20100 mV/lux*s |
インターフェース与物理规格
| 数据インターフェース | USB 3.0 / USB 2.0 |
|---|---|
| カメラインターフェース | 1.25英寸外径适配望远镜 标准C/CSインターフェース适配工业镜头 |
| 后截距 | 搭配Cインターフェース：17.5mm 搭配CSインターフェース：12.5mm |
| 外形尺寸 | 直径 37mm × 高度 72.4mm |
| 重量 | 70克 |
| 散热方式 | 被动散热 |
| 支持系统 | Windows XP/Vista/7/8/10/11 Mac OS X、Linux |
| SDK支持 | Native C/C++、C#/VB.NET、Python Java、DirectShow、Twain等 |
カメラ性能分析
カメラ性能可以通过e-/ADU、読み出しノイズ、满阱电荷和ダイナミックレンジ进行评估。G3M2210M在不同增益设置下展现出优异的性能表现。

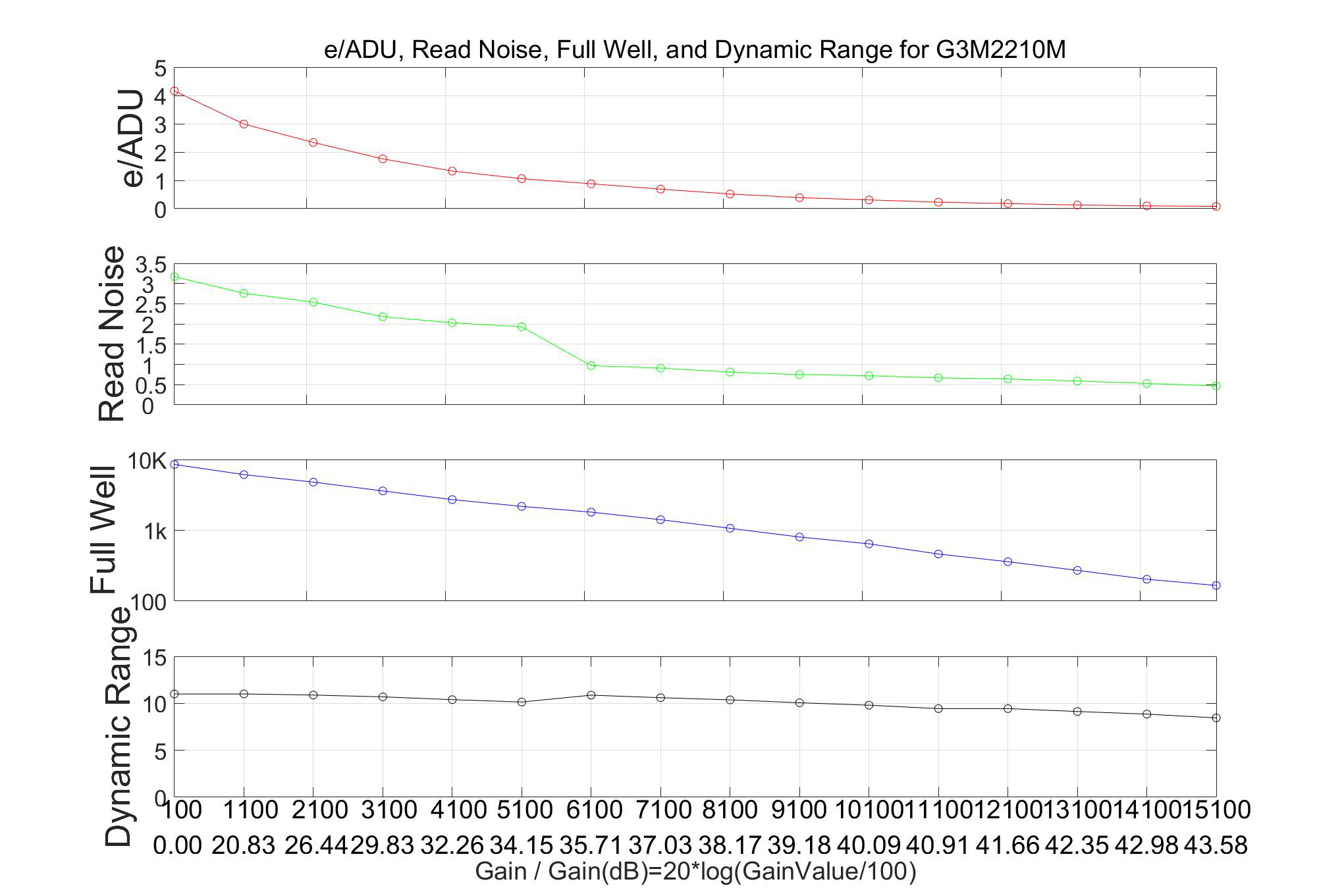

性能曲线分析
カメラ设置：全解像度，RAW 12位模式
图表展示了G3M2210M在不同增益设置下的性能表现。読み出しノイズ可低至0.47e⁻，非常适合拍摄暗弱的行星细节和月面暗区。 フルウェル容量为8.5ke⁻，在提供低噪声的同时保持了良好的ダイナミックレンジ。ダイナミックレンジ最高可达11 stops， 确保能够同时捕捉亮部和暗部的丰富细节。
关键性能仕様
e-/ADU（电子/模数单元）
用于衡量增益设置，表示每个ADU所需的电子数。在最低增益时为4.16 e-/ADU，在最高增益时降至0.08 e-/ADU。
読み出しノイズ
読み出しノイズ是衡量カメラ性能的最重要参考。G3M2210M在高增益设置下可实现0.47e⁻的超低読み出しノイズ，确保优异的信噪比。
满阱电荷
可能的最大电荷容量为8.5ke⁻。在相同条件下，传感器的满阱容量越大，ダイナミックレンジ就越高。
ダイナミックレンジ
表示カメラ显示图像最亮和最暗部分的能力。G3M2210M的ダイナミックレンジ可达68.5dB，能够捕捉丰富的明暗细节。
カメラインターフェースと寸法
G3Mシリーズの筐体は堅牢な合金製で耐久性に優れます。IRカットまたはARコートの前面窓でセンサーを保護し反射を低減。可動部のない設計で長寿命です。
同梱物
標準セット内容
- G3M2210M カメラ本体 × 1
- USB 3.0 ケーブル（2m, Type‑A ⇔ Type‑B）× 1
- ST4 ガイドケーブル（2m）× 1
- 1.25インチ 延長筒 × 1
- クイックスタートガイド × 1
