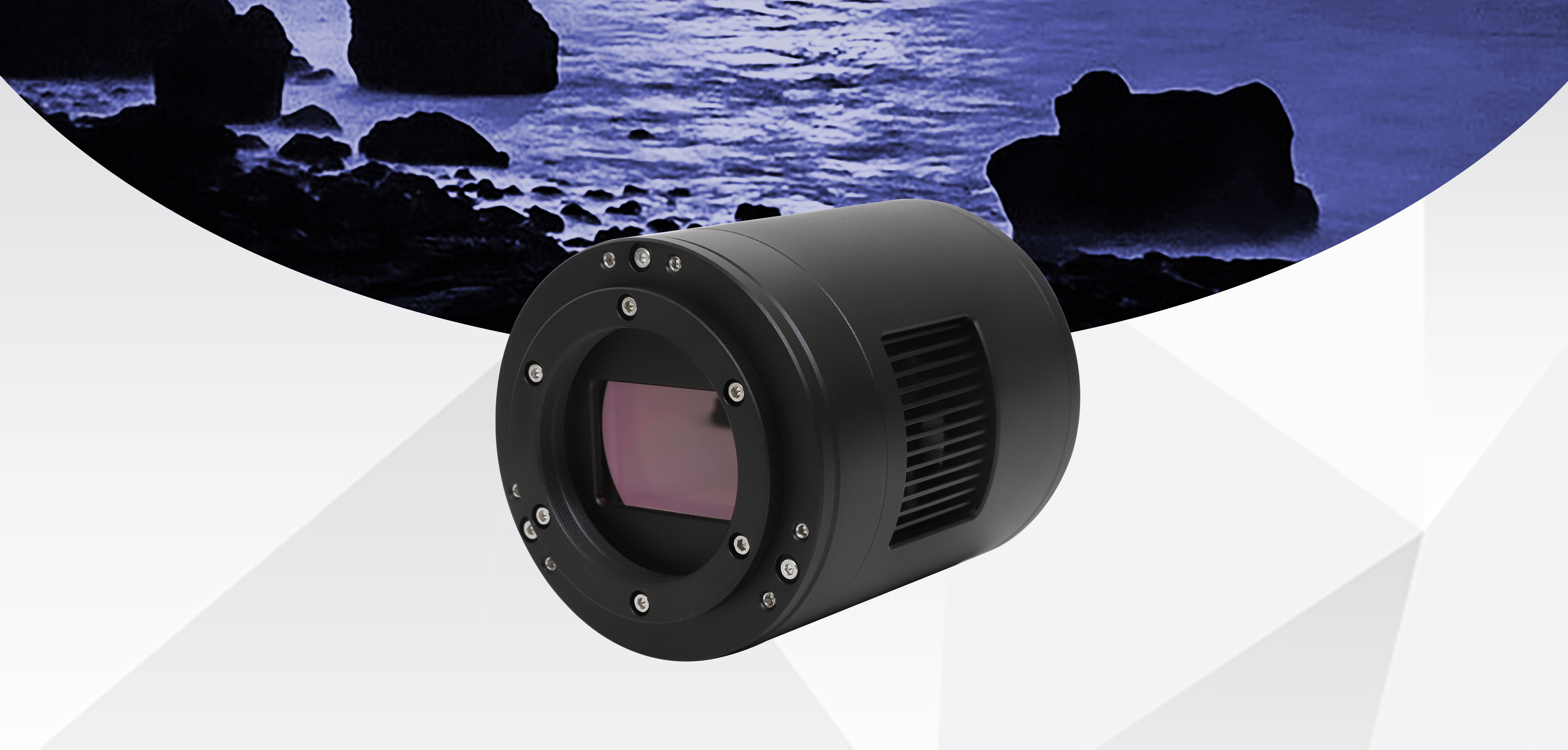

SkyEye62AM ディープスカイ冷却カメラ
Sony IMX455 フルフレーム・モノクロCMOS搭載のディープスカイ向け天体撮影カメラ。6100万画素、高精度温度制御、超低読み出しノイズ、アンプグローなしにより、ディープスカイで優れた性能を発揮します。
機能説明
SkyEye62AMはフルフレームセンサー、高精度温度制御、超低読み出しノイズ、アンプグロー抑制を備え、主にディープスカイ撮影に最適です。
主な機能
- IMX455 モノクロCMOS イメージセンサー
- 有効画素数：6100万画素（9568×6380）
- 3.76µm 正方ピクセル
- フルフレーム（35.976mm × 23.989mm）
- 16位ADC
- 512MB DDR3 メモリバッファ
- G感度：435.5 mV（1/30s）
- アンプグローなし
- 超低読み出しノイズ：0.9–1.95 e⁻（低ノイズモード）
- 低ノイズ/高フレームレート対応（8-bit出力・全画素 最大6.2 FPS）
- HCG/LCGモード切替
- 最大S/N比：47.1 dB（低ノイズモード）
- ダイナミックレンジ：88.3 dB（低ノイズモード）
- 短曝光下能够达到低于环境温度30℃的冷却温度差/长曝光下能够达到低于环境温度35℃的冷却温度差
主な特長
6100万
超高ピクセル
9568×6380解像度
51 ke⁻
フルウェル容量
LCG模式下可达111ke⁻
0.9 e⁻
超低読み出しノイズ
低噪声模式极致性能
> 80%
量子効率（ピーク）
卓越的光电转换能力
88.3 dB
ダイナミックレンジ
低噪声模式下性能
-35℃
冷却温度差
两级TEC深度制冷
技術的優位性
全画幅6100万ピクセル传感器
SkyEye62AM采用索尼IMX455黑白传感器，拥有6100万ピクセル（9568×6380）的超高解像度和35.976mm × 23.989mm的全画幅尺寸。3.76μm的ピクセル尺寸在保证高解像度的同时，仍能提供优秀的光收集能力。全画幅传感器确保了超大的视场范围，使其成为拍摄大型星云、星系和广域深空天体的理想选择。

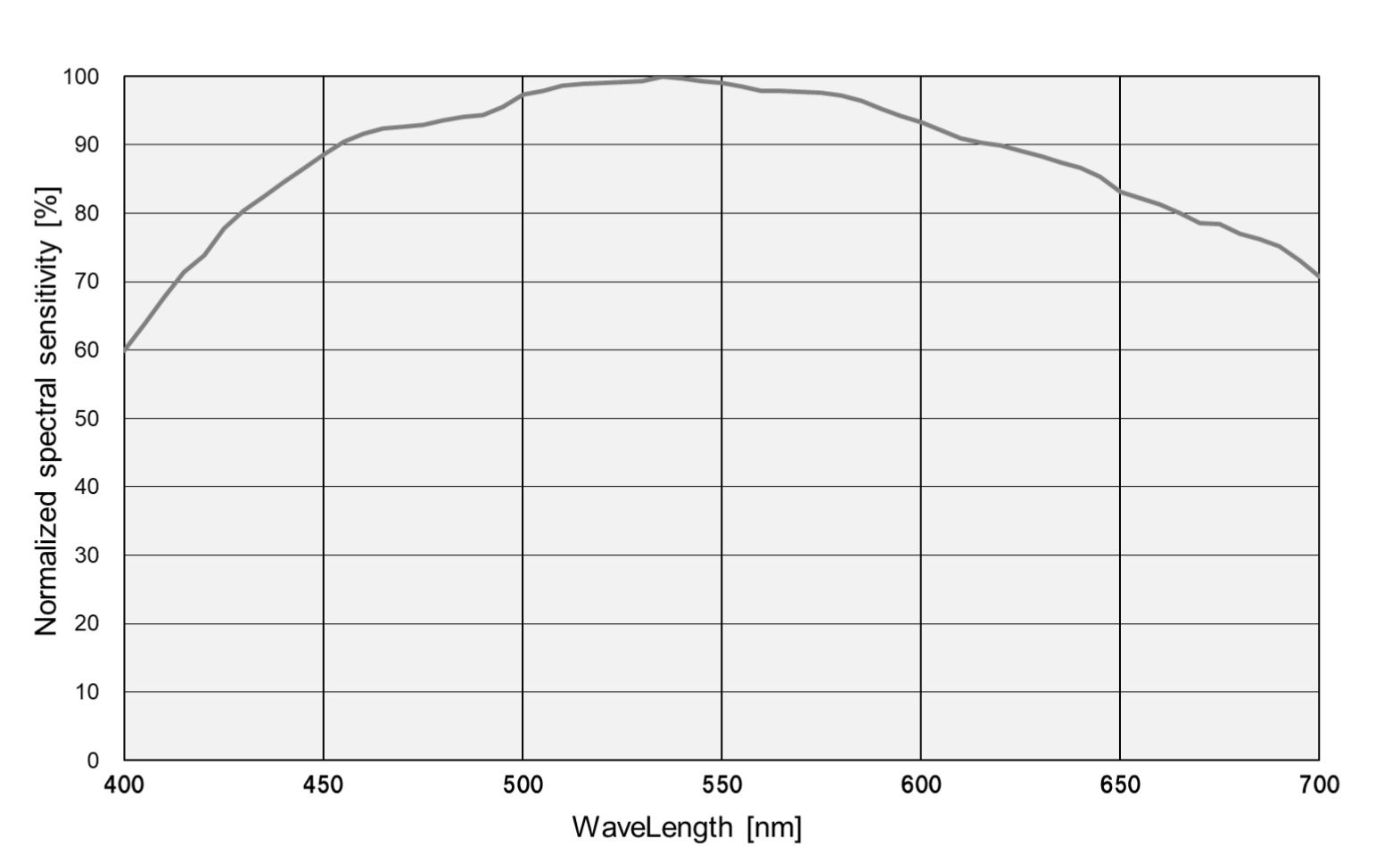

Sony IMX455 分光感度曲線
G感度は435.5 mV（1/30s）。量子効率ピークは>80%で可視〜近赤外域まで高い応答。ARコート窓装着時の分光応答は380–1100nm。高い量子効率により低照度でもシャープなディープスカイ画像が得られます。
16-bit ADC と柔軟なROI
ネイティブ16-bit ADCで65536階調を記録。明るいコアと淡い外縁まで表現可能。ハードウェアROI対応で、ROIを小さくするほどフレームレートが向上します。
解像度／ビット深度／インターフェース別フレームレート
| 解像度 | 16-bit 出力 | 8-bit 出力 | ||
|---|---|---|---|---|
| USB3.0 | USB2.0 | USB3.0 | USB2.0 | |
| 9568×6380 | 3.1 | 0.4 | 6.2 | 0.7 |
| 9568×6380（低噪声模式） | 1.9 | 0.4 | 6.2 | 0.7 |
| 4784×3190 | 9.4 | 1.5 | 18.8 | 2.9 |
| 3184×2124 | 27.8 | 3.3 | 55 | 6.6 |
単位：フレーム/秒（FPS）

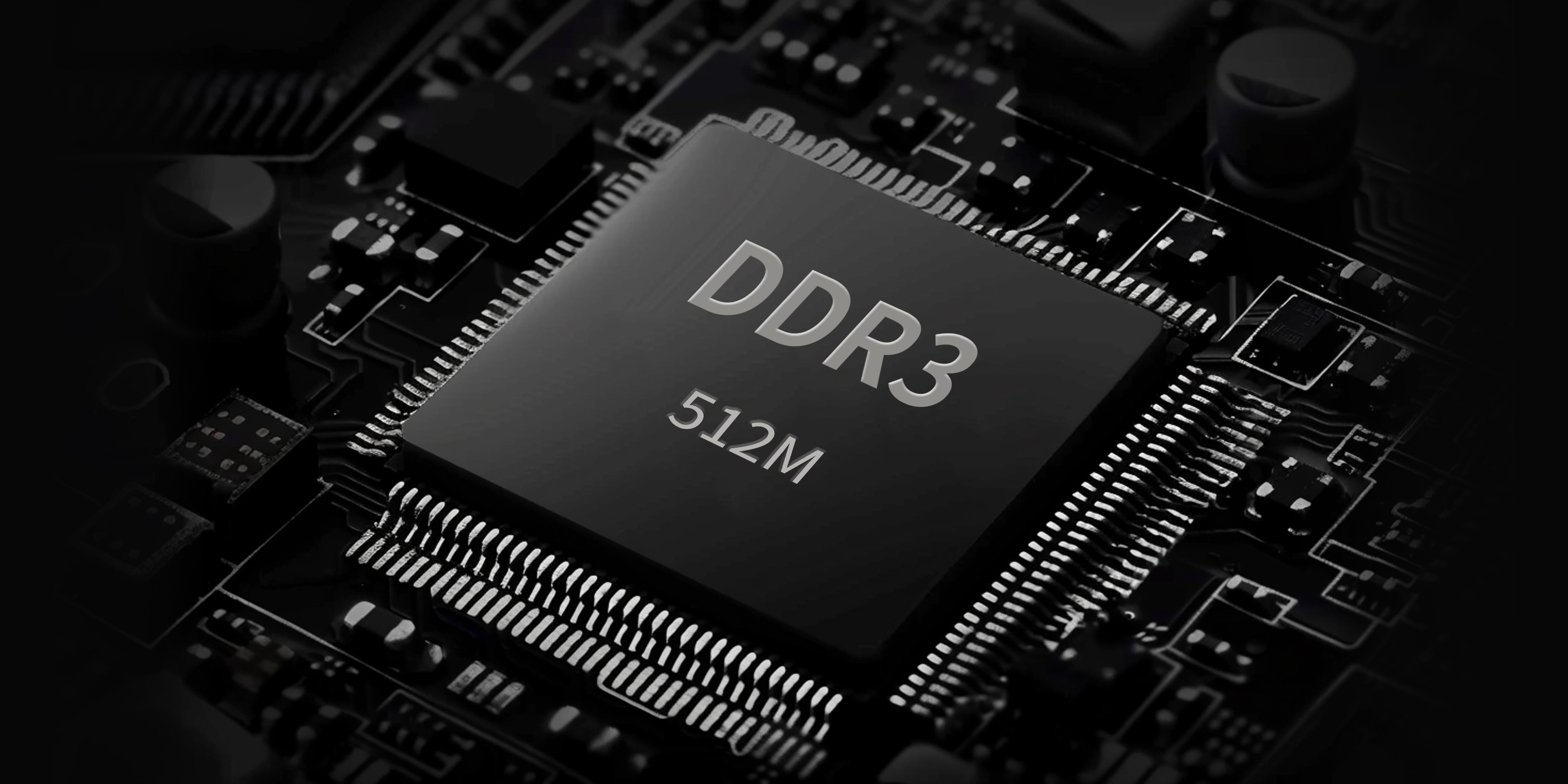

512MB DDR3バッファ
512MB（4Gb）DDR3バッファを搭載し、データ転送を安定化。画像をバッファリングすることでアンプグロー抑制にも寄与します。
ビニング機能
1×1〜8×8のデジタルビニング（加算/平均）と1×1〜3×3のハードウェアビニング（平均）に対応。ハードウェア処理で高効率です。
HCG/LCG のゲイン切替
HCG/LCGモードの切替に対応。LCGモード時のフルウェルは最大111 ke⁻。

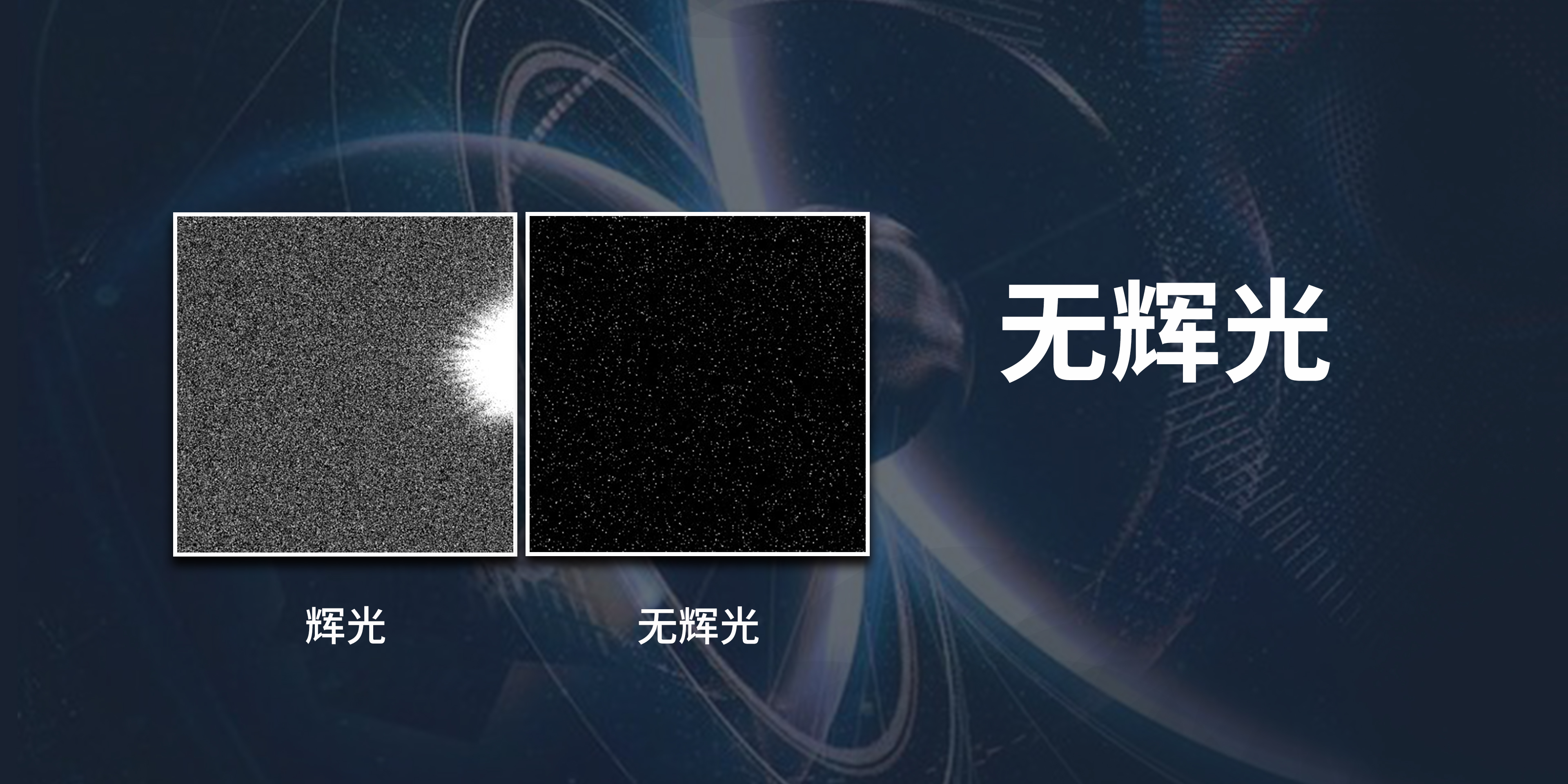

アンプグローなし設計
光学系と電子回路を最適化し、長時間露光でもアンプグローの発生を抑制します。
超低ノイズ読出しモード
読み出しノイズは0.9–1.95 e⁻（低ノイズモード）。フレームレートを抑える代わりに、より低ノイズでの撮影を可能にします。
高精度冷却システム
二段階TECの深冷技術
二段階の熱電（TEC）冷却と可変速ファンを採用。PID制御により設定温度に±0.1℃で制御可能。環境温度に対して最大ΔT -35℃の冷却を実現し、低ノイズモードの安定動作と高画質に寄与します。
TEC冷却構造
二段の半導体冷却素子を直列で構成。第1段がセンサーを直接冷却し、第2段が熱を効率よく放熱系へ伝えます。

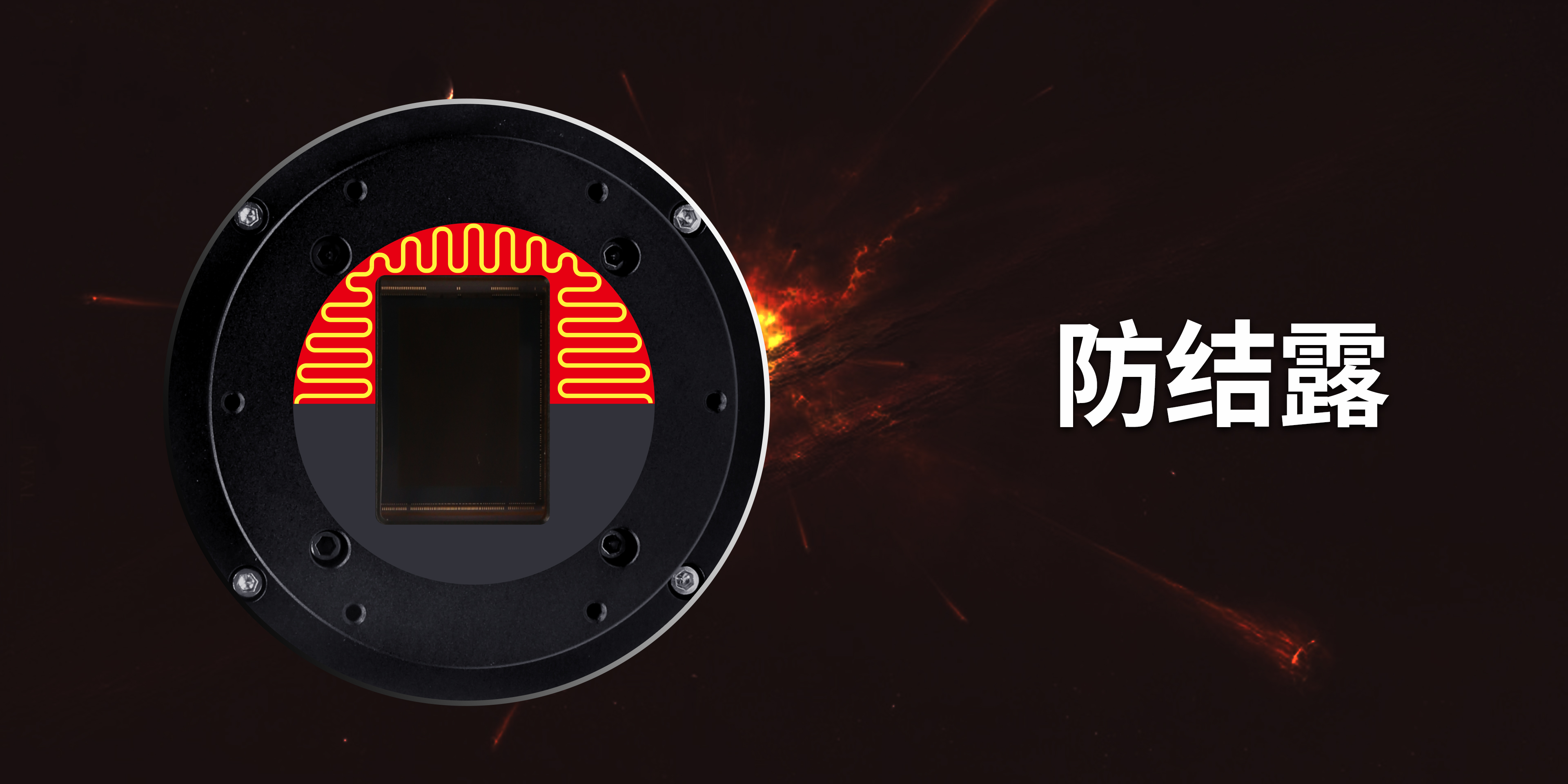

結露防止ヒーター
前面窓の加熱機構が環境の温湿度に応じて制御され、必要時のみ加熱して結露を防止します。
技術仕様
主要性能
| 最大フレームレート (USB 3.0) |
16位：3.1 FPS @ 9568×6380 16位：1.9 FPS @ 9568×6380（低噪声模式） 8位：6.2 FPS @ 9568×6380 8位：55 FPS @ 3184×2124 |
|---|---|
| 読み出しノイズ |
標準モード：2.8 - 0.97 e⁻ 低ノイズモード：1.95 - 0.9 e⁻ LCGモード：4.29 - 1.47 e⁻ |
| フルウェル容量 | 51 ke⁻（HCGモード） 111 ke⁻（LCGモード） |
| 量子効率（ピーク） | >80% |
| ダイナミックレンジ | 88.3 dB（低ノイズモード） |
| S/N比 | 47.0 dB |
| 露光時間範囲 | 0.1 ms - 3600 s |
| ゲイン範囲 | 1× - 150× |
| 冷却性能 |
短露光：ΔT = -30℃ 長露光（>1秒）：ΔT = -35℃ |
基本仕様
| センサー | Sony IMX455 モノクロCMOS |
|---|---|
| 有効画素数 | 6100万画素（9568×6380） |
| ピクセルサイズ | 3.76µm × 3.76µm |
| センサーフォーマット | フルフレーム（対角43.3mm） |
| 撮像エリア | 35.976mm × 23.989mm |
| シャッター方式 | ローリングシャッター |
| ADC | 16-bit |
| メモリバッファ | 512MB（4Gb）DDR3 |
| 分光応答範囲 | 380–1100nm（ARコート窓装着時） |
| 前面窓ガラス | ARコート窓 |
インターフェース・物理仕様
| データインターフェース | USB 3.0 / USB 2.0 |
|---|---|
| カメラインターフェース | M54 × 0.75（メス） |
| 后截距 | 17.5mm / 12.5mm（可调） |
| USB集线器 | USB 2.0集线器，用于连接附件 |
| 电源要求 | DC 12V 3A |
| 外形寸法 | 直径89mm × 高さ107mm |
| 質量 | 713 g |
| 冷却方式 | 二段階TEC |
| 対応OS | Windows XP/Vista/7/8/10/11（32/64bit） macOS, Linux |
| SDK | Native C/C++、C#/VB.NET、Python、Java、DirectShow、TWAIN、ASCOM ほか |
多様なモード切替
HCG（High Conversion Gain）/LCG（Low Conversion Gain）を切替可能。LCGモード時のフルウェルは最大111 ke⁻。

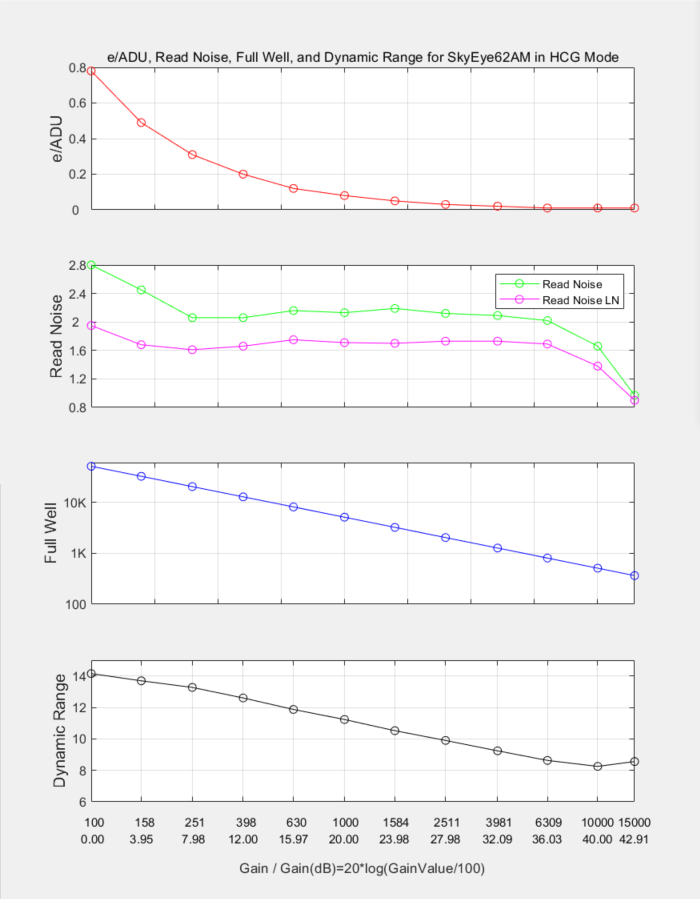

HCGモードの特性
設定：フル解像度／RAW 16-bit／温度 -5℃
読み出しノイズ最小0.97e⁻。暗い星雲や銀河などに適します。フルウェル51 ke⁻、ダイナミックレンジ約14.15 stopsでコアと外縁を両立。

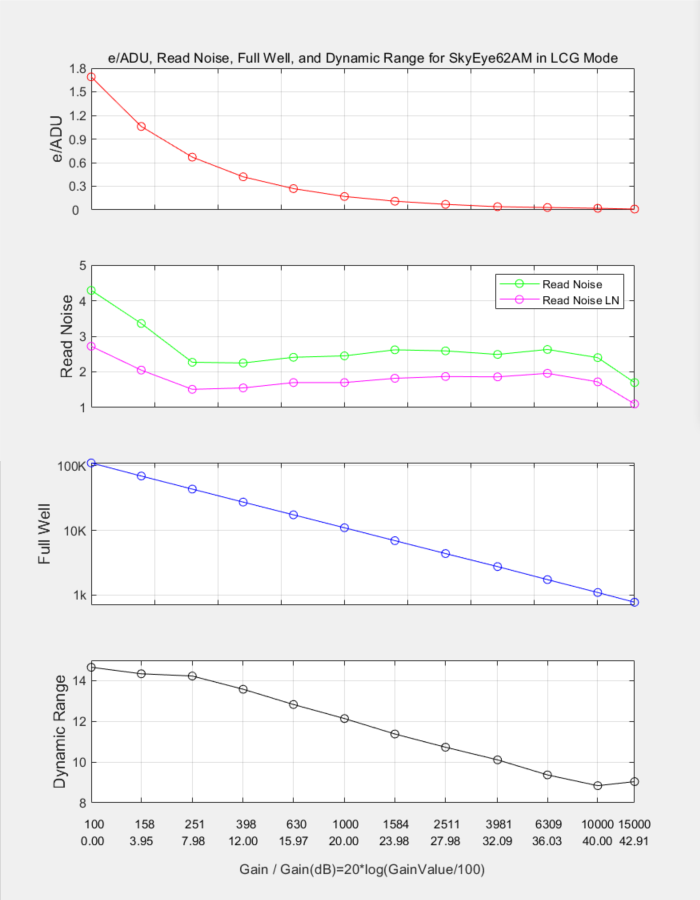

LCGモードの特性
設定：フル解像度／RAW 16-bit／温度 -5℃
フルウェル111 ke⁻で高ダイナミックレンジ対象に最適。約14.7 stopsで最亮部から最暗部までカバー。
低ノイズ読出しモード
極限低照度に最適化
0.9–1.95e⁻の超低ノイズを実現。16-bitで約1.9 FPSまで低下しますが、長時間露光でのS/N向上が大きな利点です。

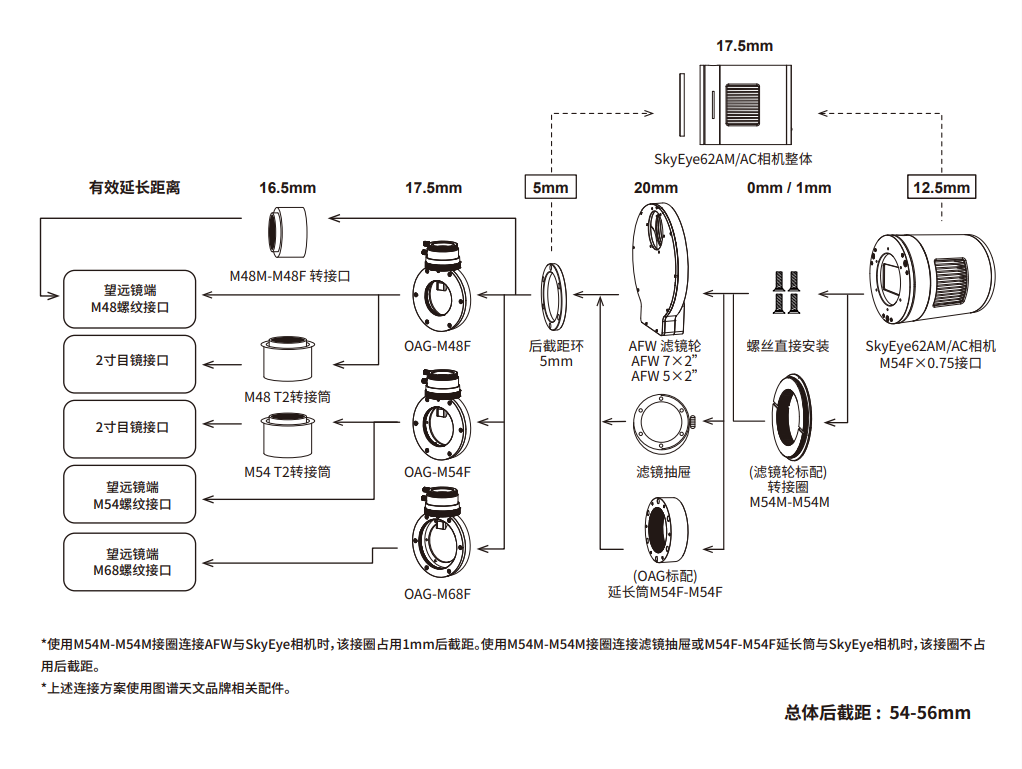

カメラインターフェースと寸法
柔軟なバックフォーカス設計
前面の5mmバックフォーカスリングを外すと、バックフォーカスは17.5mmから12.5mmに。非標準の光学系や柔軟な機器構成に適応できます。
撮像面チルト調整
3組のスクリューでセンサー面の傾きを微調整し、望遠鏡光軸に平行を出せます（各組に引き側・押し側）。

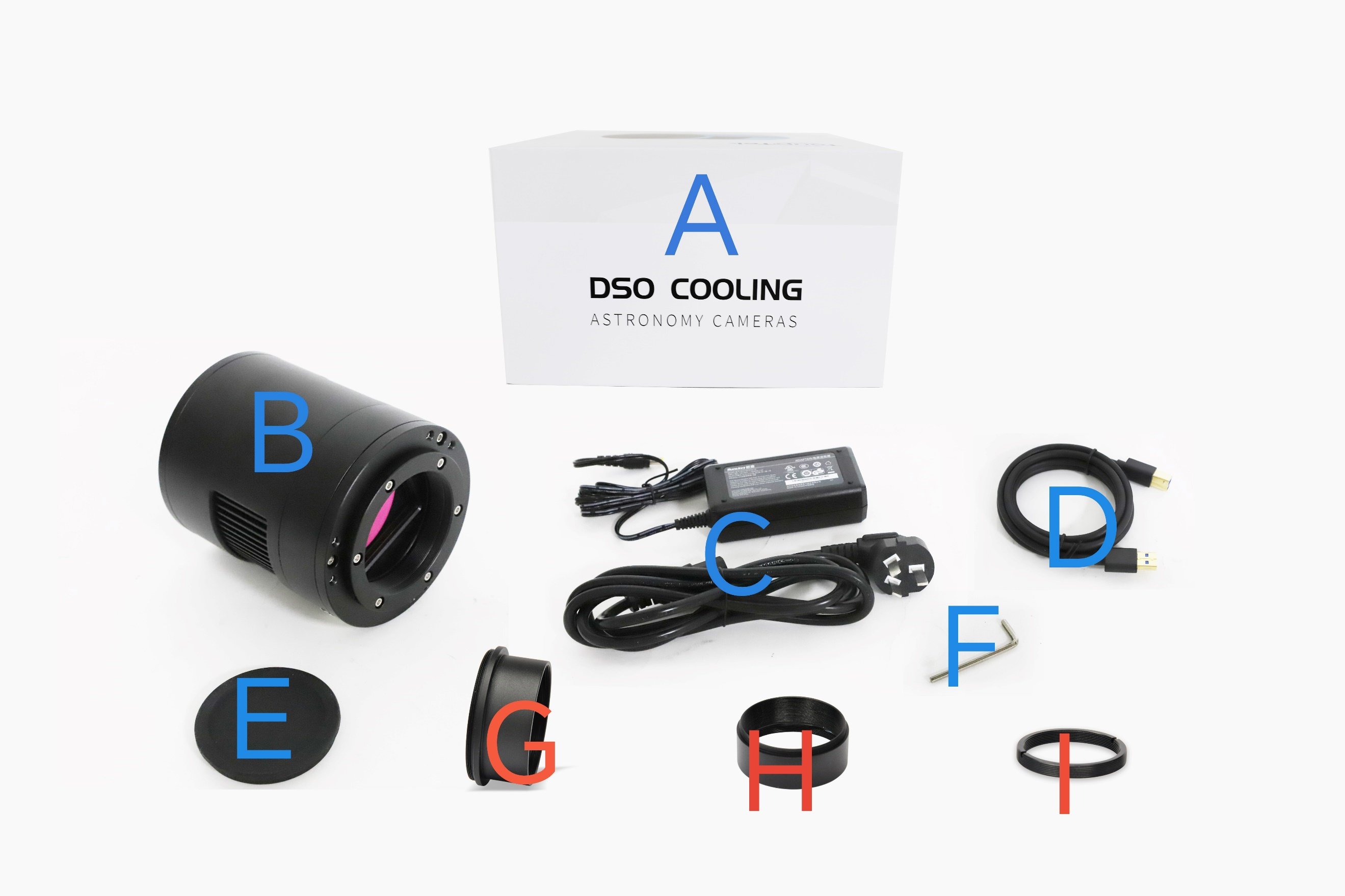

同梱物
標準セット内容
A
紙製パッケージ箱：L 21.9cm × W 21.9cm × H 13.6cm
B
SkyEye シリーズカメラ（M54F×0.75 インターフェース）
C
ACアダプター（入力 AC100–240V 50/60Hz、出力 DC12V 3A）
D
USB3.0 A–B ケーブル（金メッキ、1.5m）
E
ラバープラグ
F
六角レンチ H2.0
G
M54オス–M48メス 21mm 延長筒
H
M48オス–M48メス 16.5mm 延長筒
I
M48オス–M42メス リング
注：実際の同梱内容は予告なく変更される場合があります（性能に影響しない範囲）。
