SkyEye24AC ディープスカイ冷却カメラ
Sony IMX410 フルフレームカラーCMOS搭載のディープスカイ向け天体撮影カメラ。2400万画素、高精度温度制御、超低読み出しノイズ、アンプグローなしにより、ディープスカイで優れた性能を発揮します。
機能説明
SkyEye24ACはフルフレームセンサー、高精度温度制御、超低読み出しノイズ、アンプグロー抑制を備え、主にディープスカイ撮影に最適です。幅広い用途で優れた撮影体験を提供します。
主な機能
- IMX410 カラーイメージセンサー
- 有効画素数：2400万画素（6064×4040）
- 5.94µm 正方ピクセル
- フルフレーム（対角43.3mm）
- 14-bit ADC
- 512MB メモリバッファ
- 高精度温度制御
- アンプグローなし
- G感度：572.76 mV（1/30s）
- 超低読み出しノイズ：1.95–4.48 e⁻（低ノイズモード）
- 低ノイズモード/高フレームレート対応（8-bit出力・全画素 最大15.2 FPS）
- HCG/LCGモード切替
- 最大S/N比：50.2 dB（低ノイズモード）
- ダイナミックレンジ：87.3 dB（低ノイズモード）
- 短露光時 ΔT -30℃／長露光時（>1秒）ΔT -35℃
主な特長
2400万
画素
6064×4040 解像度
104 ke⁻
フルウェル容量
LCGモード時
0.3 e⁻
超低読み出しノイズ
HCGモード時 最低値
> 80%
量子効率（ピーク）
ピークで>80%
87.3 dB
ダイナミックレンジ
低ノイズモード時
-35℃
冷却温度差
二段階TEC冷却
技術的優位性
フルフレーム・2400万画素センサー
SkyEye24ACはSony IMX410を採用。2400万画素（6064×4040）、撮像サイズは36.02mm × 23.998mmのフルフレーム。5.94µmピクセルにより高い集光力を確保。広い視野で、大型星雲・銀河・広域ディープスカイの撮影に最適です。

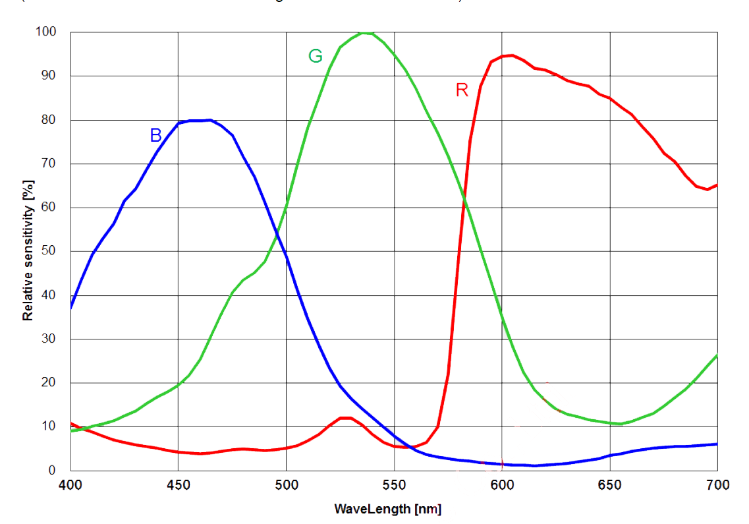

Sony IMX410 分光感度曲線
G感度は572.76 mV（1/30s）。量子効率ピークは>80%で可視域全般で高感度。IRカットフィルター装着時の分光応答範囲は380–690nm。高い量子効率により、低照度でもシャープな画像を得られます。
14-bit ADC と柔軟なROI
ネイティブ14-bit ADC出力に対応。12-bitハードウェアビニングによる低解像度出力も可能。ハードウェアROIに対応し、ROIを小さくするほどフレームレートが向上します。
解像度／ビット深度／インターフェース別フレームレート
| 解像度 | 14-bit 出力 | 8-bit 出力 | ||
|---|---|---|---|---|
| USB3.0 | USB2.0 | USB3.0 | USB2.0 | |
| 6064×4040 | 8.0 | 0.9 | 16.0 | 1.8 |
| 6064×4040（低噪声模式） | 4.6 | 0.4 | 9.2 | 0.8 |
| 3024×2012 | 19.5 | 3.7 | 38.8 | 7.4 |
| 2016×1342 | 64.3 | 8.3 | 114.6 | 16.5 |
単位：フレーム/秒（FPS）
512MB DDR3バッファ
512MB（4Gb）DDR3バッファを搭載し、データ転送の安定化に寄与。画像をバッファリングすることでアンプグローの抑制にも貢献します。
ビニング機能
1×1〜8×8のデジタルビニング（加算/平均）と1×1〜3×3のハードウェアビニング（平均）に対応。ハードウェア処理により高効率です。
HCG/LCG のゲイン切替
HCG/LCGモードを切替可能。HCGモード有効・最大ゲイン時、読み出しノイズは最小0.3 e⁻。
アンプグローなし設計
光学系と電子回路を最適化し、長時間露光でもアンプグローの発生を抑制します。
超低ノイズ読出しモード
読み出しノイズは4.48–0.68e⁻まで低減可能。低ノイズモードを選択することでフレームレートと引き換えに、さらに低い読み出しノイズを実現します。
高精度冷却システム
二段階TECの深冷技術
二段階の熱電（TEC）冷却と可変速ファンを採用。設定温度に対して±0.1℃で制御可能なPID制御を備え、環境温度に対して最大ΔT -35℃の冷却を実現。低ノイズモードの安定動作と高画質に寄与します。
TEC冷却構造
二段の半導体冷却素子を直列で構成。第1段がセンサーを直接冷却し、第2段が熱を効率よく放熱系へ伝えます。
結露防止ヒーター
前面窓の加熱機構が環境の温湿度に応じて制御され、必要時のみ加熱して結露を防止します。
技術仕様
主要性能
| 最大フレームレート (USB 3.0) |
14位：8.0 FPS @ 6064×4040 14位：4.6 FPS @ 6064×4040（低噪声模式） 8位：16.0 FPS @ 6064×4040 8位：114.6 FPS @ 2016×1342 |
|---|---|
| 読み出しノイズ |
LCGモード：4.48 - 1.95 e⁻ HCGモード：0.68 - 0.3 e⁻ |
| フルウェル容量 | 104 ke⁻（LCGモード） 20 ke⁻（HCGモード） |
| 量子効率（ピーク） | >80% |
| ダイナミックレンジ | 87.3 dB（低噪声模式） |
| S/N比 | 50.2 dB |
| 露光時間範囲 | 0.1 ms - 3600 s |
| ゲイン範囲 | 1× - 150× |
| 冷却性能 |
短露光：ΔT = -30℃ 長露光（>1秒）：ΔT = -35℃ |
基本仕様
| センサー | Sony IMX410 カラーCMOS |
|---|---|
| 有効画素数 | 2400万画素（6064×4040） |
| ピクセルサイズ | 5.94µm × 5.94µm |
| センサーフォーマット | フルフレーム（対角43.3mm） |
| 撮像エリア | 36.02mm × 23.998mm |
| シャッター方式 | ローリングシャッター |
| ADC | 14-bit |
| メモリバッファ | 512MB（4Gb）DDR3 |
| 分光応答範囲 | 380–690nm（IRカット装着時） |
| 前面窓ガラス | IRカットフィルター |
インターフェース・物理仕様
| データインターフェース | USB 3.0 / USB 2.0 |
|---|---|
| カメラインターフェース | M54 × 0.75（メス） |
| バックフォーカス | 17.5mm |
| USBハブ | USB 2.0（アクセサリー接続用） |
| 電源要件 | DC 12V 3A |
| 外形寸法 | 直径89mm × 高さ103mm |
| 質量 | 718 g |
| 冷却方式 | 二段階TEC |
| 対応OS | Windows XP/Vista/7/8/10（32/64bit） macOS, Linux |
| SDK | Native C/C++、C#/VB.NET、Python、Java、DirectShow、TWAIN ほか |
多様なモード切替
HCG（High Conversion Gain）/LCG（Low Conversion Gain）を切替可能。HCG有効・最大ゲイン時、読み出しノイズ最小0.3 e⁻。

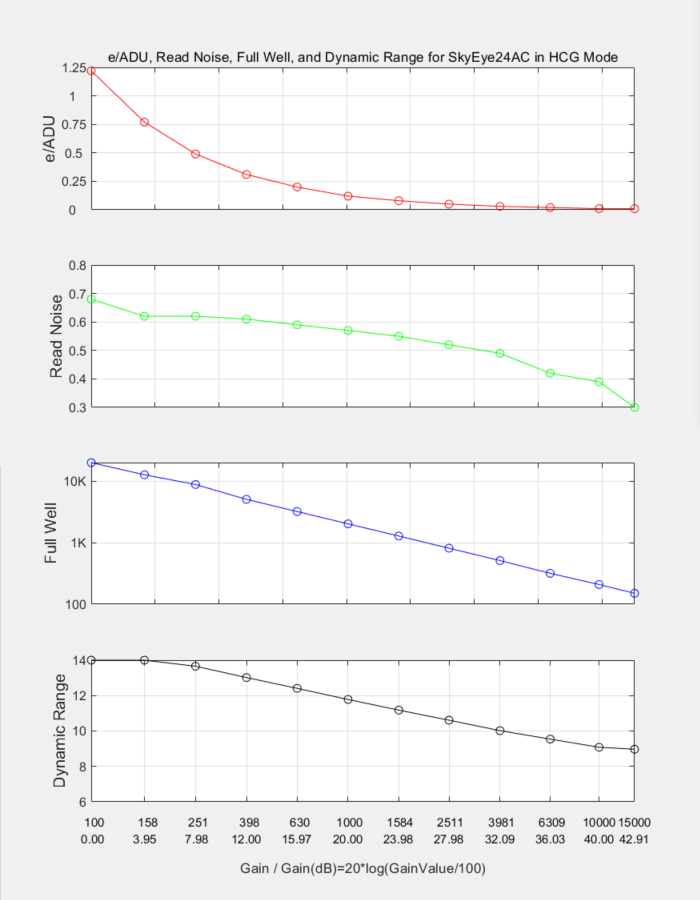

HCGモードの特性
設定：フル解像度／RAW 14-bit／温度 -5℃
読み出しノイズ最小0.3e⁻。暗い星雲や銀河などのディープスカイに最適。フルウェル20 ke⁻、ダイナミックレンジ約14 stopsで、明るいコアから淡い外縁まで捉えます。

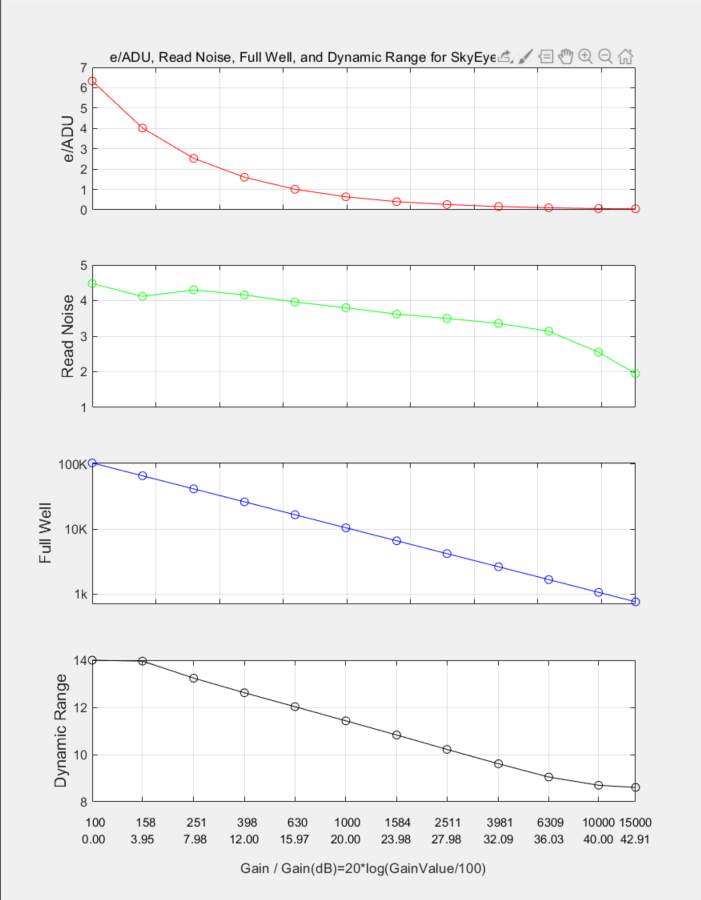

LCGモードの特性
設定：フル解像度／RAW 14-bit／温度 -5℃
フルウェル104 ke⁻を確保し、高ダイナミックレンジ対象に適します。約14 stopsのレンジで明暗差の大きい対象も余裕を持って記録します。
カメラインターフェースと寸法
標準インターフェース設計
内ネジフランジ厚は17.5mm（バックフォーカス17.5mm）。同梱の21mmおよび16.5mm延長筒を用いてバックフォーカス55mmを構成できます。
撮像面チルト調整
撮像面のチルト調整に対応。3組のスクリューでセンサー面の傾きを微調整し、望遠鏡光軸に平行を出せます（各組に引き側・押し側のスクリュー）。
同梱物
標準セット内容
A
3Aセーフティケース：L 26.2cm × W 24.0cm × H 12.4cm（1個・3.9kg/箱）
B
SkyEye シリーズカメラ（M54F×0.75 インターフェース）
C
ACアダプター（入力 AC100–240V 50/60Hz、出力 DC12V 3A）
D
USB3.0 A–B ケーブル（金メッキ、1.5m）
E
CD（ドライバー・ユーティリティ、Ø12cm）
F
六角レンチ H2.0
G
M54オス–M48メス 21mm 延長筒
H
M48オス–M48メス 16.5mm 延長筒
I
M48オス–M42メス リング
注：実際の同梱内容は予告なく変更される場合があります（性能に影響しない範囲）。
