ATR585M ディープスカイ冷却カメラ
Sony IMX585 1/1.2型モノクロCMOSを搭載したディープスカイ向け天体撮影カメラ。830万画素、高精度温度制御、超低読み出しノイズ、アンプグローなしにより、ディープスカイ撮影で優れた性能を発揮します。
機能説明
ATR585M（ATR3CMOS08300KMA）は天体写真向けに設計されたデジタルイメージングカメラです。センサー冷却により超低読み出しノイズとアンプグロー抑制を実現し、主にディープスカイ撮影に最適です。惑星撮影にも対応し、幅広い用途で優れた撮影体験を提供します。
主な機能
- IMX585 モノクロCMOSイメージセンサー
- 解像度：830万ピクセル（3840×2160）
- 2.9µm 正方ピクセル
- 1/1.2型フォーマット
- 12-bit ADC
- 512MB メモリバッファ
- 高精度温度制御
- G感度：9560 mV（1/30s）
- アンプグローなし
- 超低読み出しノイズ：0.46–5.18e⁻
- 高フレームレート対応（12-bit出力・全画素 最大24 FPS）
- 最大S/N比：45 dB
- ダイナミックレンジ：88.6 dB（HDRモード）
- 短露光時 ΔT -35℃／長露光時（>1秒）ΔT -45℃
主な特長
830万
ピクセル
3840×2160解像度
39.1 ke⁻
フルウェル容量
優れたダイナミックレンジ
0.46 e⁻
超低読み出しノイズ
HCGモード時 最低値
> 91%
量子効率（ピーク）
ピークで>91%
88.6 dB
ダイナミックレンジ
HDRモード時の性能
-45℃
冷却温度差
二段階TEC冷却
技術的優位性
1/1.2型・830万画素 裏面照射型センサー
ATR585MはSony IMX585裏面照射型センサーを採用。830万画素（3840×2160）、有効画面サイズは11.2mm × 6.3mm（1/1.2型）。ピクセルサイズ2.9µmで高い集光力を確保し、裏面照射構造により量子効率をさらに向上しています。

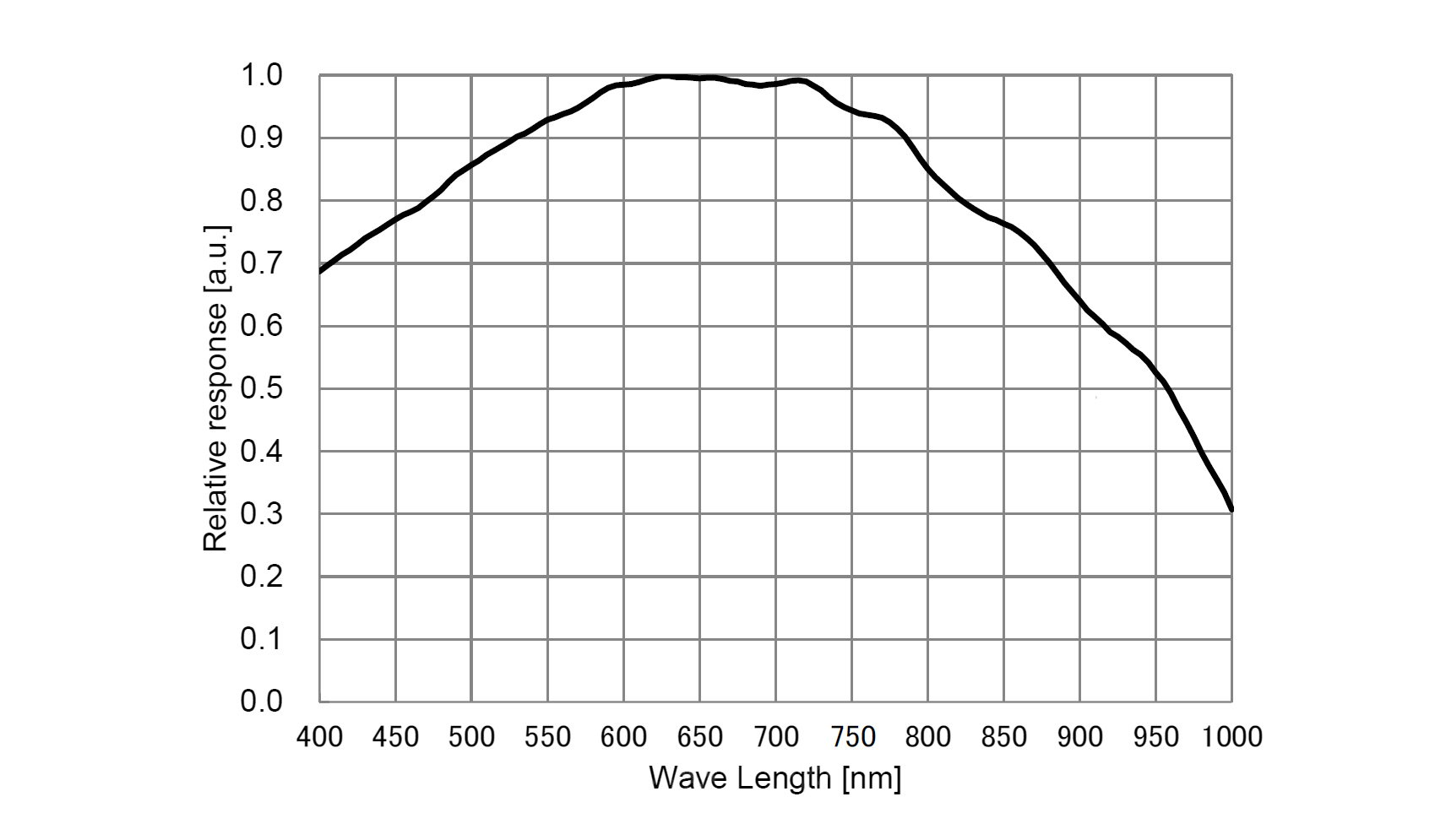

Sony IMX585 分光感度曲線
ATR585MのG感度は9560 mV（1/30s）。量子効率ピークは>91%で、可視〜近赤外域まで高い応答を示します。ARコート窓装着時の分光応答範囲は380–1100nmです。
12-bit ADC と柔軟なROI
ATR585Mはネイティブ12-bit ADC出力に対応。ハードウェアビニングで低解像度12-bit画像を高速出力可能。さらにハードウェアROI対応で、小さなROIほど高フレームレートになります。
解像度／ビット深度／インターフェース別フレームレート
| 解像度 | 12-bit 出力 | 8-bit 出力 | ||
|---|---|---|---|---|
| USB3.0 | USB2.0 | USB3.0 | USB2.0 | |
| 3840×2160 | 24 | 2.5 | 47 | 5.6 |
| 1920×1080 | 70 | 7.3 | 70 | 7.9 |
単位：フレーム/秒（FPS）

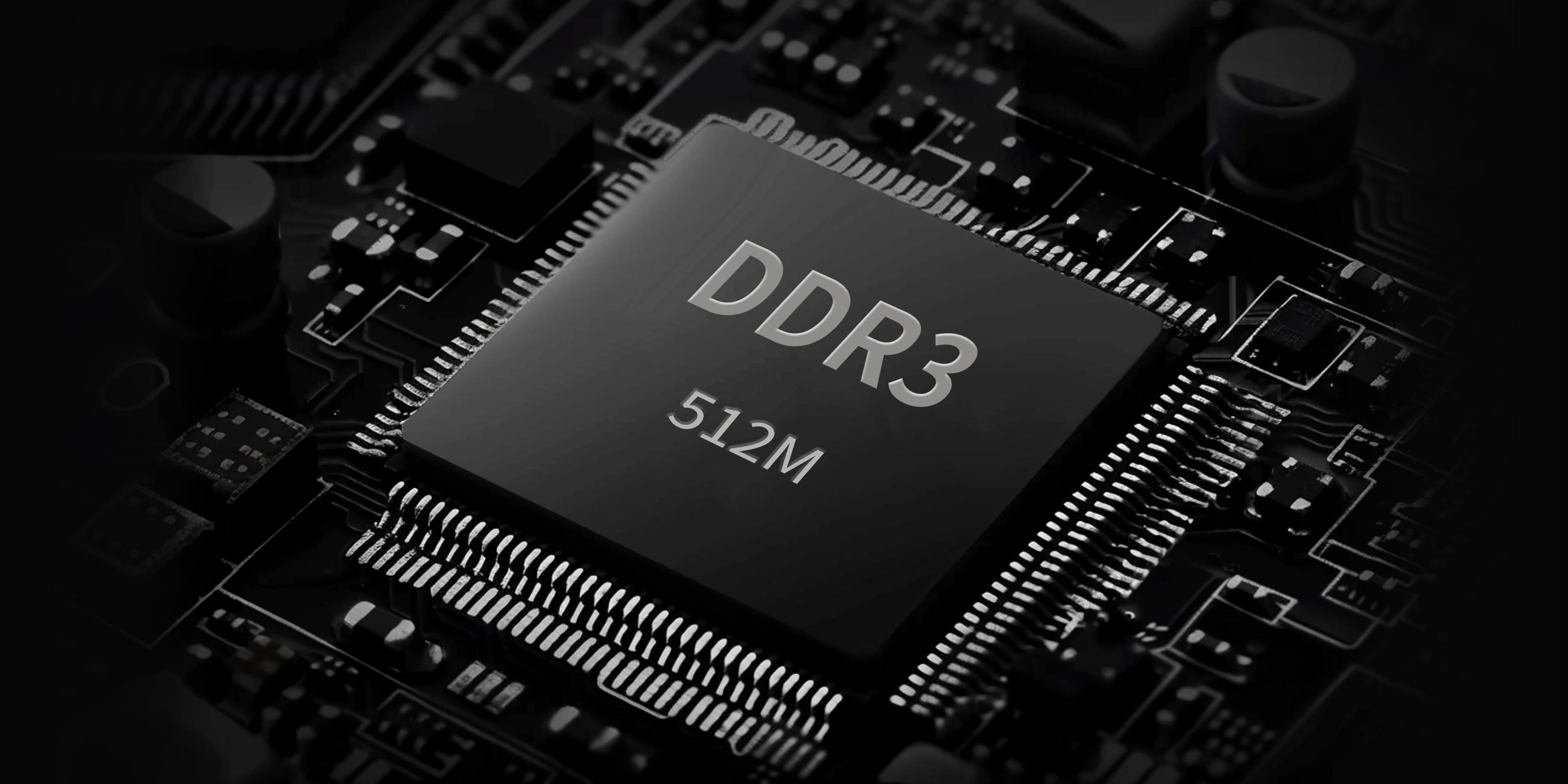

512MB DDR3バッファ
512MB（4Gb）DDR3バッファを搭載し、データ転送を安定化。画像バッファによりアンプグローの抑制にも寄与します。
ビニング機能
1×1〜8×8のデジタルビニング（加算/平均）および1×1〜2×2のハードウェアビニング（平均）に対応。ハードウェア処理により高効率です。
HCG/LCG/HDRのゲイン切替
HCG・LCG・HDRの各モードを用途に応じて切り替え可能です。

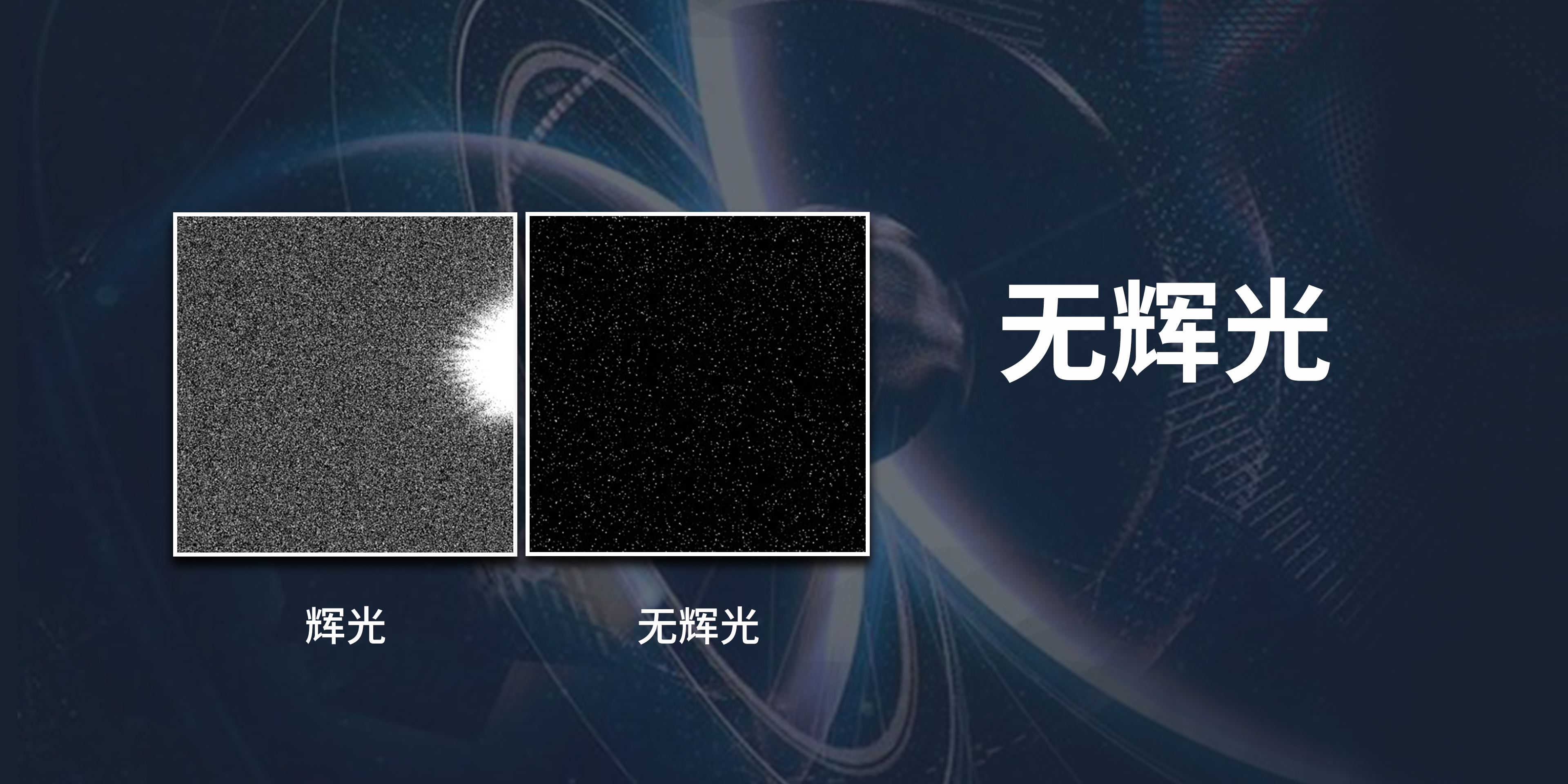

アンプグローなし設計
光学系と電子回路を最適化し、長時間露光でもアンプグローの発生を抑制します。
高精度冷却システム
二段階TECの深冷技術
二段階の熱電（TEC）冷却と可変速ファンによる放熱を採用。PID制御により設定温度に±0.1℃で制御可能。環境温度に対して最大ΔT -45℃の冷却が可能で、長時間露光でも安定した画質を実現します。
TEC冷却構造
二段の半導体冷却素子を直列で構成。第1段がセンサーを直接冷却し、第2段が熱を効率よく放熱系へ伝えます。

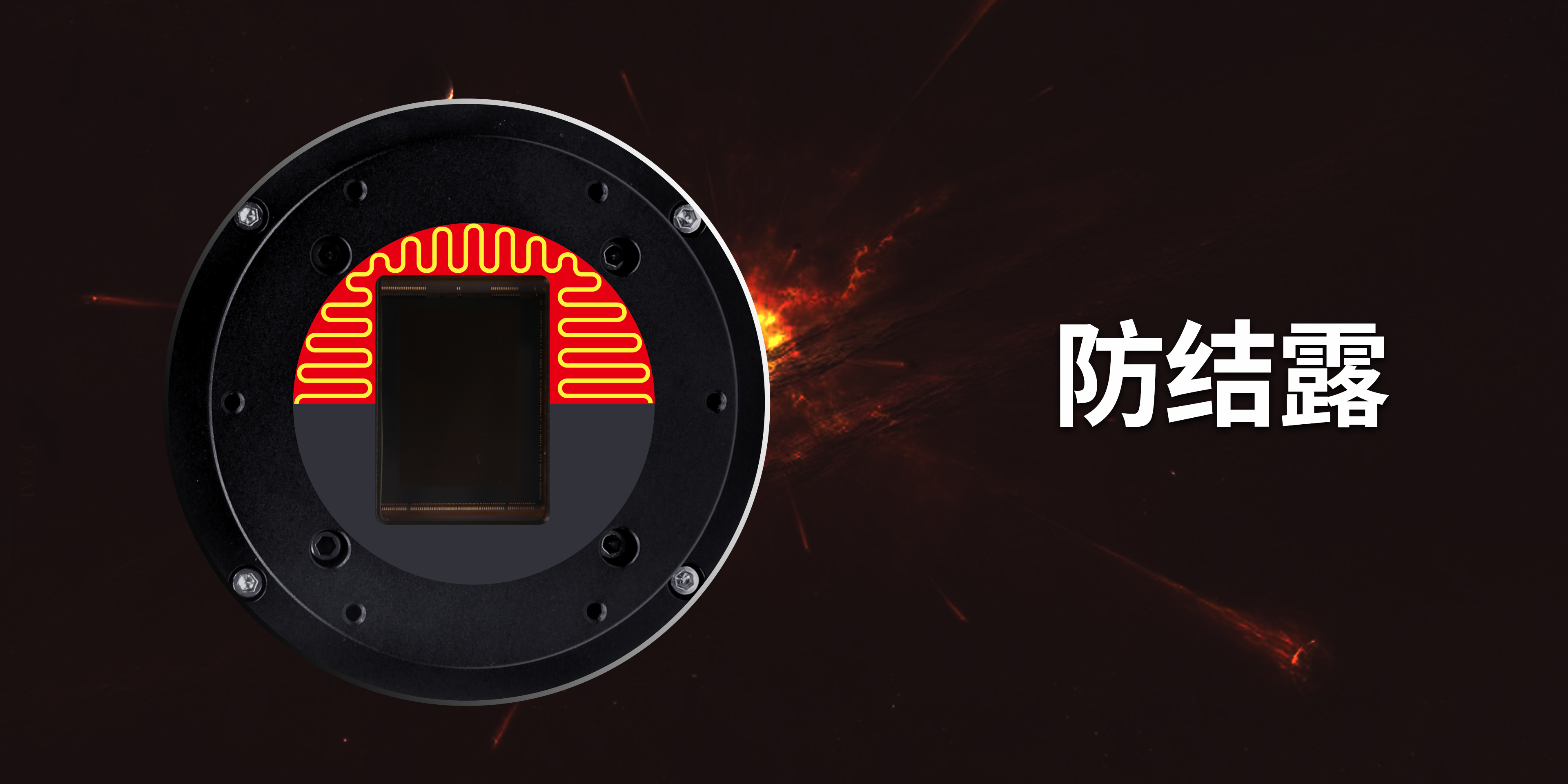

結露防止ヒーター
前面窓に加熱機構を搭載。環境の温湿度に応じて制御し、必要時のみ加熱して結露を防止します。
技術仕様
主要性能
| 最大フレームレート (USB 3.0) |
12位：24 FPS @ 3840×2160 12位：70 FPS @ 1920×1080 8位：47 FPS @ 3840×2160 8位：70 FPS @ 1920×1080 |
|---|---|
| 読み出しノイズ |
HCGモード：0.78 - 1.12 e⁻ LCGモード：2.0 - 5.19 e⁻ |
| フルウェル容量 | 39.1 ke⁻ |
| 量子効率（ピーク） | >91% |
| ダイナミックレンジ | 88.6 dB（HDRモード） |
| S/N比 | 45 dB |
| 露光時間範囲 | 0.1 ms - 3600 s |
| ゲイン範囲 | 1× - 100× |
| 冷却性能 |
短露光：ΔT = -35℃ 長露光（>1秒）：ΔT = -45℃ |
基本仕様
| センサー | Sony IMX585 裏面照射型 モノクロCMOS |
|---|---|
| 有効画素数 | 830万画素（3840×2160） |
| ピクセルサイズ | 2.9µm × 2.9µm |
| センサーフォーマット | 1/1.2型（対角12.85mm） |
| 撮像エリア | 11.2mm × 6.3mm |
| シャッター方式 | ローリングシャッター |
| ADC | 12-bit（HDR時16-bit） |
| メモリバッファ | 512MB（4Gb）DDR3 |
| 分光応答範囲 | 380–1100nm（ARコート窓装着時） |
| 前面窓ガラス | ARコート窓 |
インターフェース・物理仕様
| データインターフェース | USB 3.0 / USB 2.0 |
|---|---|
| カメラインターフェース | M42 × 0.75（メス） |
| バックフォーカス | 17.5mm |
| USBハブ | USB 2.0（アクセサリー接続用） |
| 電源要件 | DC 12V 3.3A |
| 外形寸法 | 直径80mm × 高さ107.1mm |
| 質量 | 577 g |
| 冷却方式 | 二段階TEC |
| 対応OS | Windows XP/Vista/7/8/10/11（32/64bit） macOS, Linux |
| SDK | Native C/C++、C#/VB.NET、Python、Java、DirectShow、TWAIN ほか |
多様なモード切替
HCG・LCG・HDRを被写体と用途に合わせて選択できます。

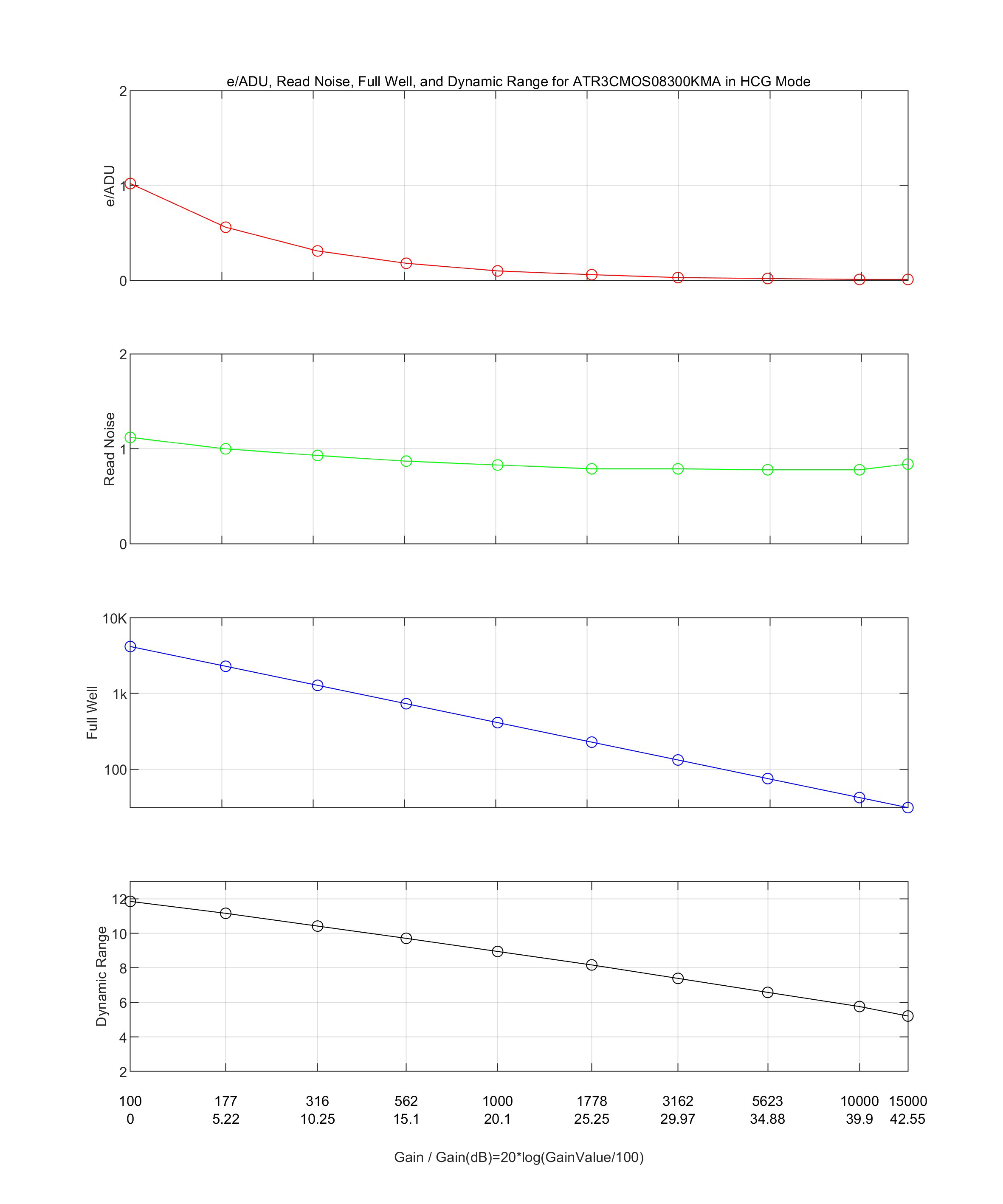

HCGモードの特性
設定：フル解像度／RAW 12-bit／温度 -10℃
読み出しノイズ0.78–1.12e⁻、フルウェル4.1 ke⁻、ダイナミックレンジ約11.85 stops。超低ノイズが求められるディープスカイ撮影に適します。

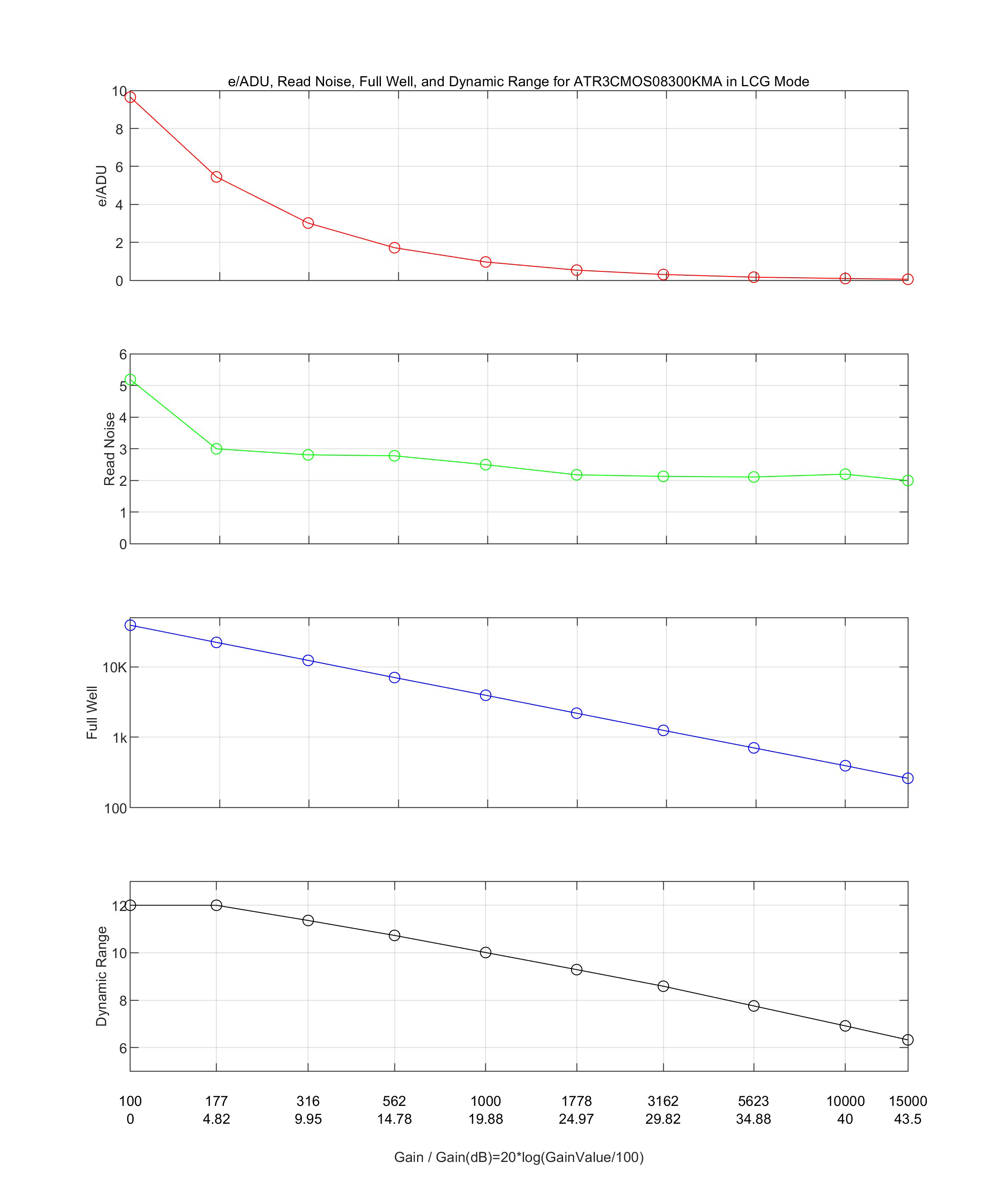

LCGモードの特性
設定：フル解像度／RAW 12-bit／温度 -10℃
フルウェル39.1 ke⁻、読み出しノイズ2.0–5.19e⁻、ダイナミックレンジ約12 stops。明るい天体や飽和を避けたいシーンに適します。

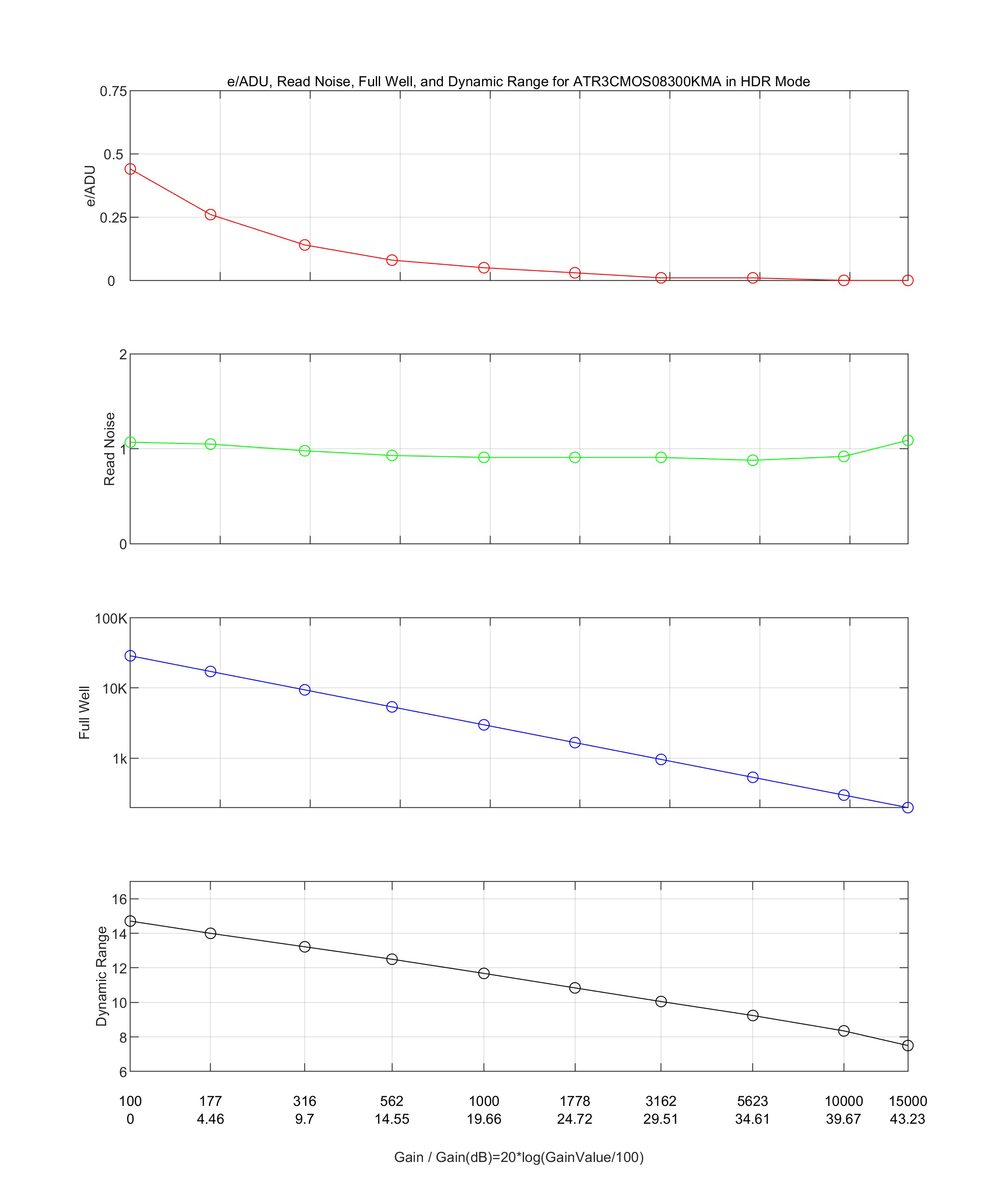

HDRモードの特性
設定：フル解像度／RAW 16-bit／温度 -10℃
フルウェル28 ke⁻、読み出しノイズ0.88–1.09e⁻、ダイナミックレンジ14.71 stops。高コントラストな天体に有効です。

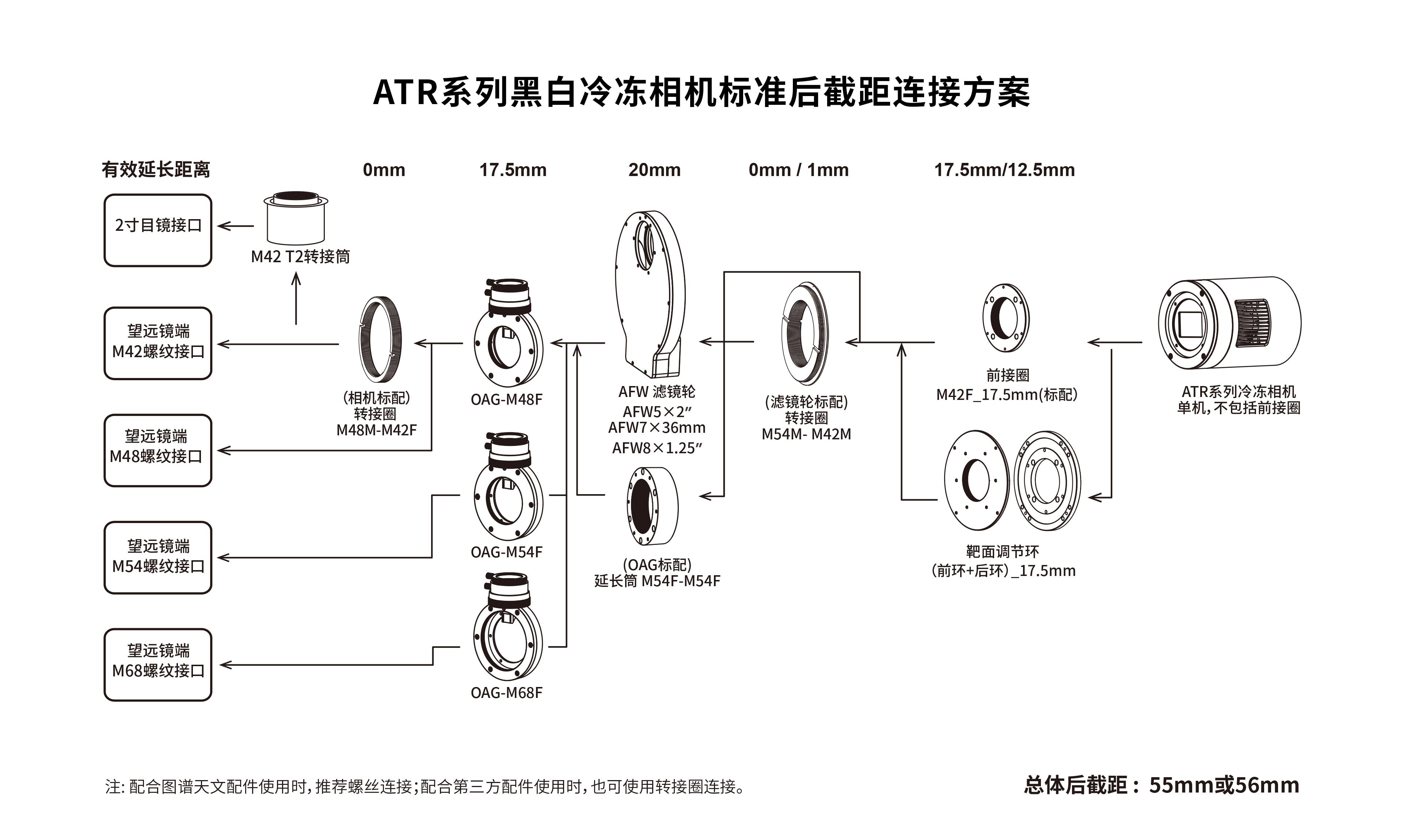

カメラインターフェースと寸法
標準インターフェース設計
内ネジフランジ厚は17.5mm（バックフォーカス17.5mm）。M42×0.75インターフェースにより望遠鏡へ直接接続可能。M42オス-1.25"／M42オス-2"アダプターにより1.25"/2"接眼部にも対応します。

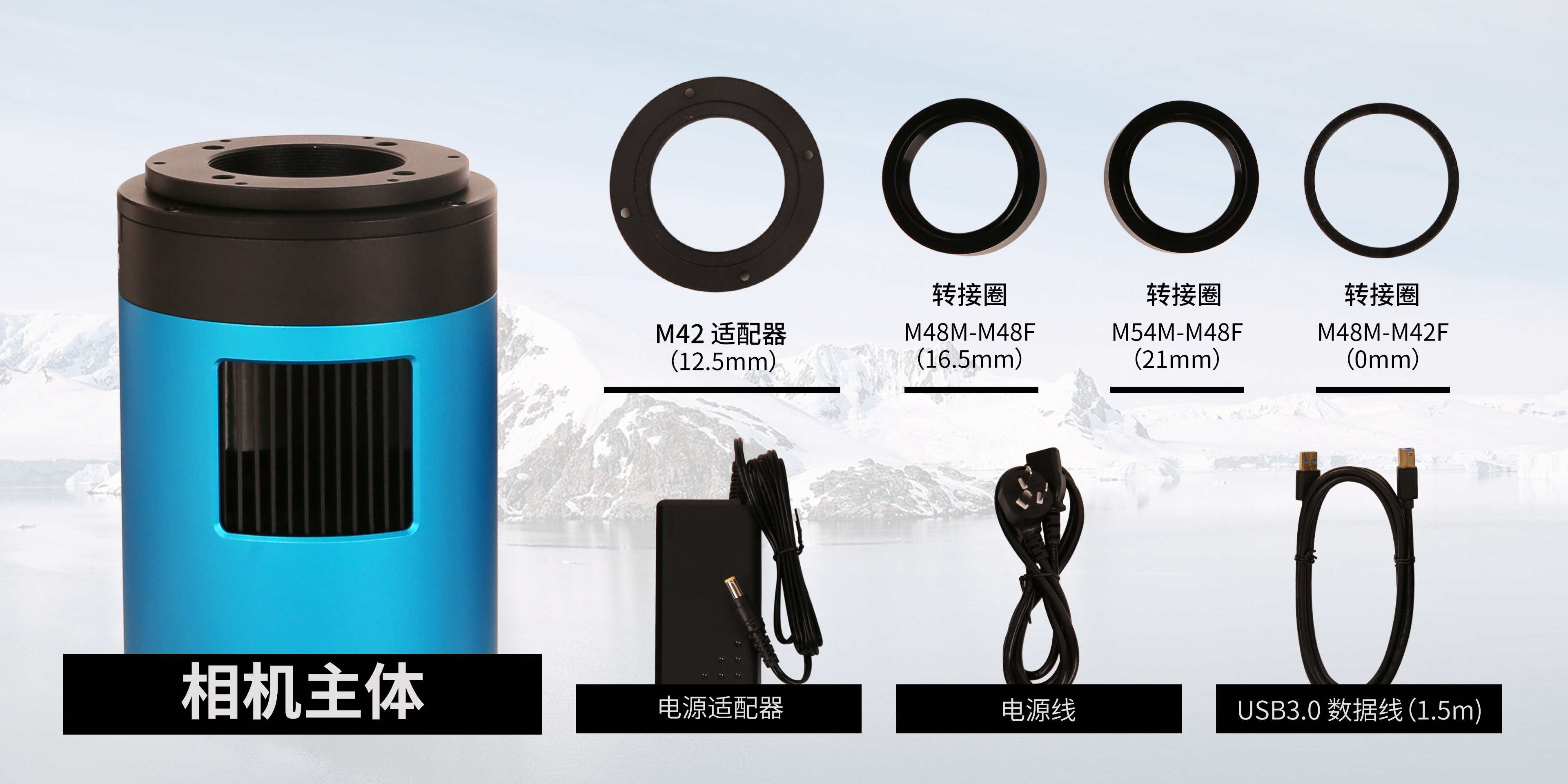

同梱物
標準セット内容
ATR585M カメラ本体
ACアダプター（入力 AC100–240V 50/60Hz、出力 DC12V 3.3A）
電源ケーブル
USB3.0 A–B ケーブル（金メッキ、1.5m）
M48オス→M42メス 0mm リング
M42オス–M42メス 21mm 延長筒
M42オス–M48メス 16.5mm 延長筒
M42オス 12.5mm リング
カメラキャップ
注：実際の同梱内容は予告なく変更される場合があります（性能に影響しない範囲）。
