ATR533M ディープスカイ冷却カメラ
Sony IMX533 1型 モノクロCMOSを搭載。904万ピクセル、精密な温度制御、超低読み出しノイズ、アンプグロー抑制設計で、ディープスカイやナローバンド撮影に最適です。
機能説明
ATR533M（ATR3CMOS09000KMA）は天体撮影向けに設計された冷却モノクロカメラです。センサー冷却により超低読み出しノイズとアンプグロー抑制を実現し、ディープスカイ長時間露光やナローバンド撮影に適します。
主な特長：
- Sony IMX533 モノクロCMOSセンサー
- 解像度：904万ピクセル（3008×3008）
- 3.76微米方形ピクセル
- 1型フォーマット
- 14ビットADC
- 512MB DDR3バッファ
- 精密な温度制御
- G灵敏度：438.4mv，1/30s
- アンプグロー非発生設計
- 超低読み出しノイズ：0.27–1.84 e⁻（低ノイズモード）
- 低ノイズ/高フレームレート対応（14ビット出力時フル解像度で最大20 FPS）
- 最大S/N：47 dB（低ノイズモード）
- ダイナミックレンジ：92 dB（低ノイズモード）
- 冷却性能：短露光で周囲温度比 −35℃、長露光（>1s）で −45℃
主な特長
904万
ピクセル
3008×3008解像度
52 ke⁻
フルウェル容量
104.6ke⁻（高フルウェル時）
0.27 e⁻
超低読み出しノイズ
低ノイズモード時の最小値
> 80%
量子効率（ピーク）
卓越した光電変換能力
92 dB
ダイナミックレンジ
低ノイズモード時の性能
-45℃
冷却温度差
二段TECによる深冷却
技術的優位性
1型 904万ピクセル センサー
ATR533MはSony IMX533 裏面照射型センサーを採用。904万ピクセル（3008×3008）と11.31 × 11.28mmの1型撮像面を備え、3.76µmピクセルにより高い集光力を実現。裏面照射構造で量子効率も向上しています。

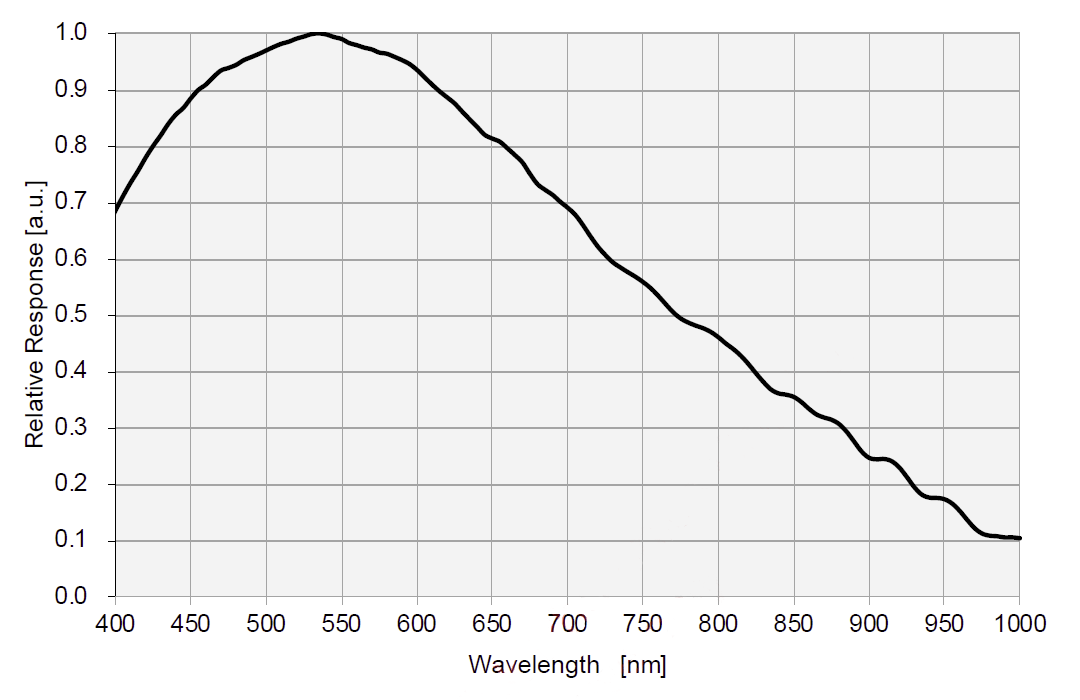

Sony IMX533 分光感度曲線
ATR533MのG感度は438.4 mV（1/30s）。量子効率のピークは80%以上で、可視〜近赤外域でも高い応答を維持します。ARコート使用時の分光感度範囲は380–1100nmです。
14ビットADCと柔軟なROI
ATR533Mはネイティブ14ビットADCに対応。ハードウェアビニング出力では低解像度の12ビット画像として高速化できます。さらにハードウェアROIに対応し、ROIが小さいほどフレームレートが向上します。
解像度/ビット深度/インターフェース別フレームレート
| 解像度 | 14ビット出力 | 8ビット出力 | ||
|---|---|---|---|---|
| USB3.0 | USB2.0 | USB3.0 | USB2.0 | |
| 3008×3008 | 20 | 1.7 | 40 | 3.3 |
| 3008×3008（低ノイズモード） | 13.3 | 1.7 | 27.5 | 3.3 |
| 1488×1500 | 62 | 6.6 | 62 | 13.1 |
| 992×998 | 186 | 15.5 | 186 | 31 |
単位：フレーム/秒 (FPS)
512MB DDR3バッファ
ATR533Mは512MB（4Gb）のDDR3バッファを搭載。データ転送の安定化に寄与し、画像データを一時保持することでアンプグローの発生を抑制します。
ピクセルビニング
1×1〜8×8のデジタルビニング（加算/平均）と1×1〜3×3のハードウェアビニング（平均）に対応。ハードウェア処理はソフトウェア処理より高速です。
HCG/LCGデュアルゲイン
HCGとLCGの切替に対応し、ゲイン比は3.05です。
アンプグロー抑制設計
回路・放熱設計を最適化し、長時間露光でもアンプグローを抑制。クリーンな画像取得を可能にします。
超低ノイズ読み出しモード
ATR533Mは低ノイズモードを搭載。フレームレートを抑える代わりに読み出しノイズを大幅に低減できます。本モードでは読み出しノイズ最小値0.27–1.84 e⁻を達成します（低ノイズモード）。
精密冷却システム
二段TECによる深冷却
ATR533Mは二段の熱電冷却（TEC）と制御可能なファンを備えた冷却システムを採用。PID制御により目標温度へ高精度に追従（偏差±0.1°C）。作動温度は任意設定でき、周囲温度比で最大−45°Cの冷却温度差を実現。高効率な冷却により、低ノイズモードの安定性と画像品質を確保します。
TEC冷却構造
二段のペルチェ素子を直列配置。第1段でセンサーを直接冷却し、第2段で熱を効率よく放熱系へ搬送します。
防露ヒーター
カメラ前面に防露ヒーターを内蔵。周囲の温湿度を監視し、必要に応じて加熱を行うことで、前面ウィンドウの結露を防止します。
技術仕様
主要性能
| 最大フレームレート (USB 3.0) |
14位：20 FPS @ 3008×3008 14位：13.3 FPS @ 3008×3008（低ノイズモード） 8位：40 FPS @ 3008×3008 8位：186 FPS @ 992×998 |
|---|---|
| 読み出しノイズ | 低ノイズモード：0.27–1.84 e⁻ |
| フルウェル容量 | 52ke⁻（高フルウェル時 104.6ke⁻） |
| 量子効率（ピーク） | >80% |
| ダイナミックレンジ | 92 dB（低ノイズモード） |
| S/N | 47 dB（低ノイズモード） |
| 露光時間範囲 | 0.1ミリ秒〜3600秒 |
| ゲイン範囲 | 1×〜100× |
| 冷却能力 |
短露光：ΔT = −35℃ 長露光（>1秒）：ΔT = −45℃ |
基本仕様
| センサー | Sony IMX533 裏面照射型 モノクロCMOS |
|---|---|
| 画像解像度 | 904万ピクセル（3008×3008） |
| ピクセルサイズ | 3.76μm × 3.76μm |
| センサーサイズ | 1型（対角15.968mm） |
| 撮像領域 | 11.31mm × 11.28mm |
| シャッター方式 | ローリングシャッター |
| ADCビット深度 | 14ビット |
| DDR3バッファ | 512MB（4Gb） |
| 分光感度範囲 | 380–1100nm（ARコート使用時） |
| 前面保護ガラス | ARコート |
インターフェース・物理仕様
| データインターフェース | USB 3.0 / USB 2.0 |
|---|---|
| カメラインターフェース | M42 × 0.75mm ねじ |
| バックフォーカス長 | 17.5mm |
| USBハブ | USB 2.0ハブ（アクセサリ接続用） |
| 電源要件 | DC 12V 3.3A |
| 外形寸法 | 直径 80mm × 高度 107.1mm |
| 質量 | 577 g |
| 冷却方式 | 二段TEC冷却 |
| 対応OS | Windows XP/Vista/7/8/10/11（32/64bit） macOS、Linux |
| SDK対応 | Native C/C++、C#/VB.NET、Python Java、DirectShow、Twain など |
多彩なモード切替
HCG/LCGの切替に対応（ゲイン比 3.05）。高フルウェルと低ノイズを用途に応じて組み合わせ、最適な撮影条件を実現します。

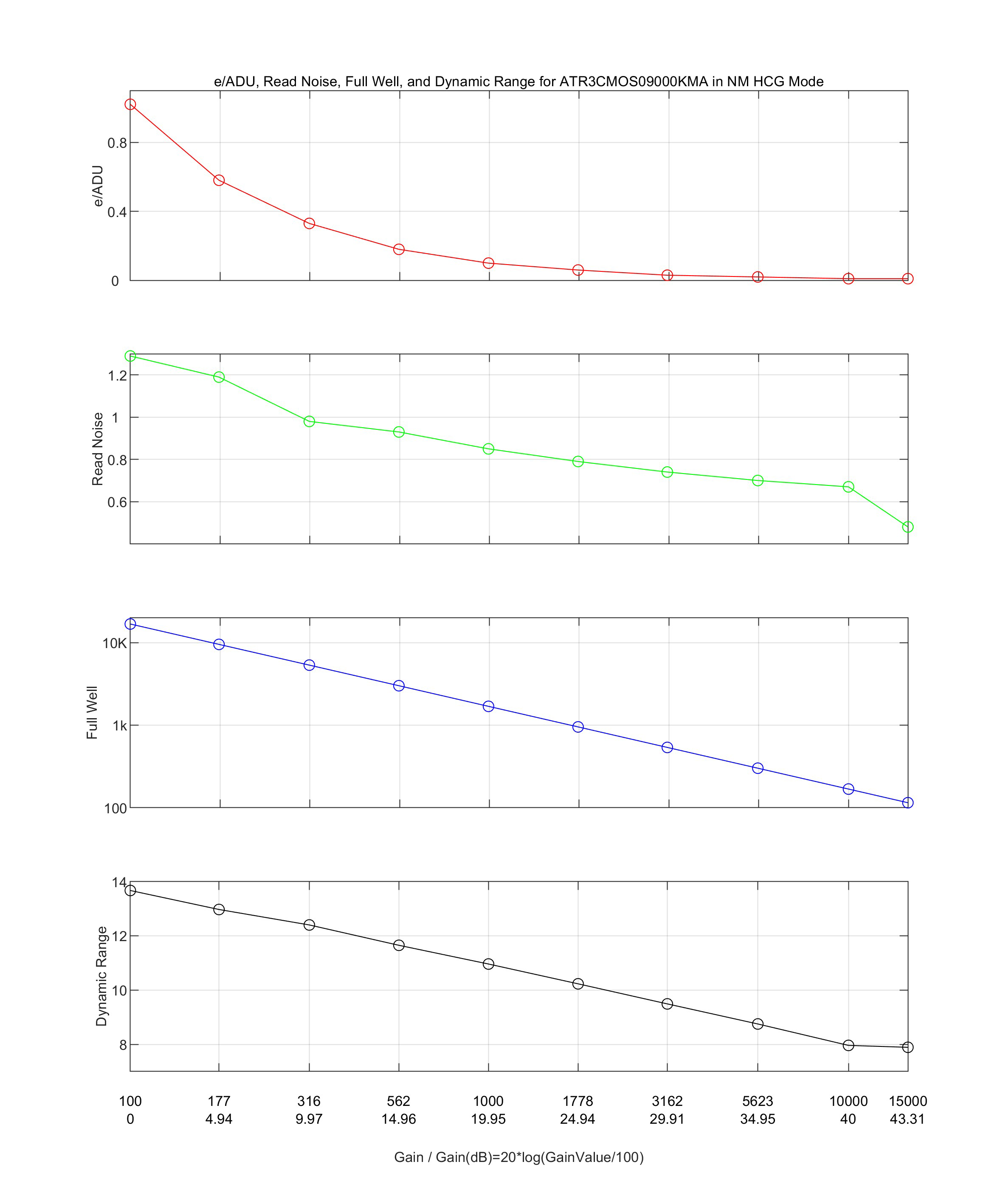

HCGモード性能（標準）
カメラ設定：フル解像度、RAW 14ビット、温度：−10℃
標準HCGでは読み出しノイズ0.48–1.29e⁻、フルウェル16.8ke⁻、ダイナミックレンジ13.67 stops。一般的なディープスカイ撮影に適します。

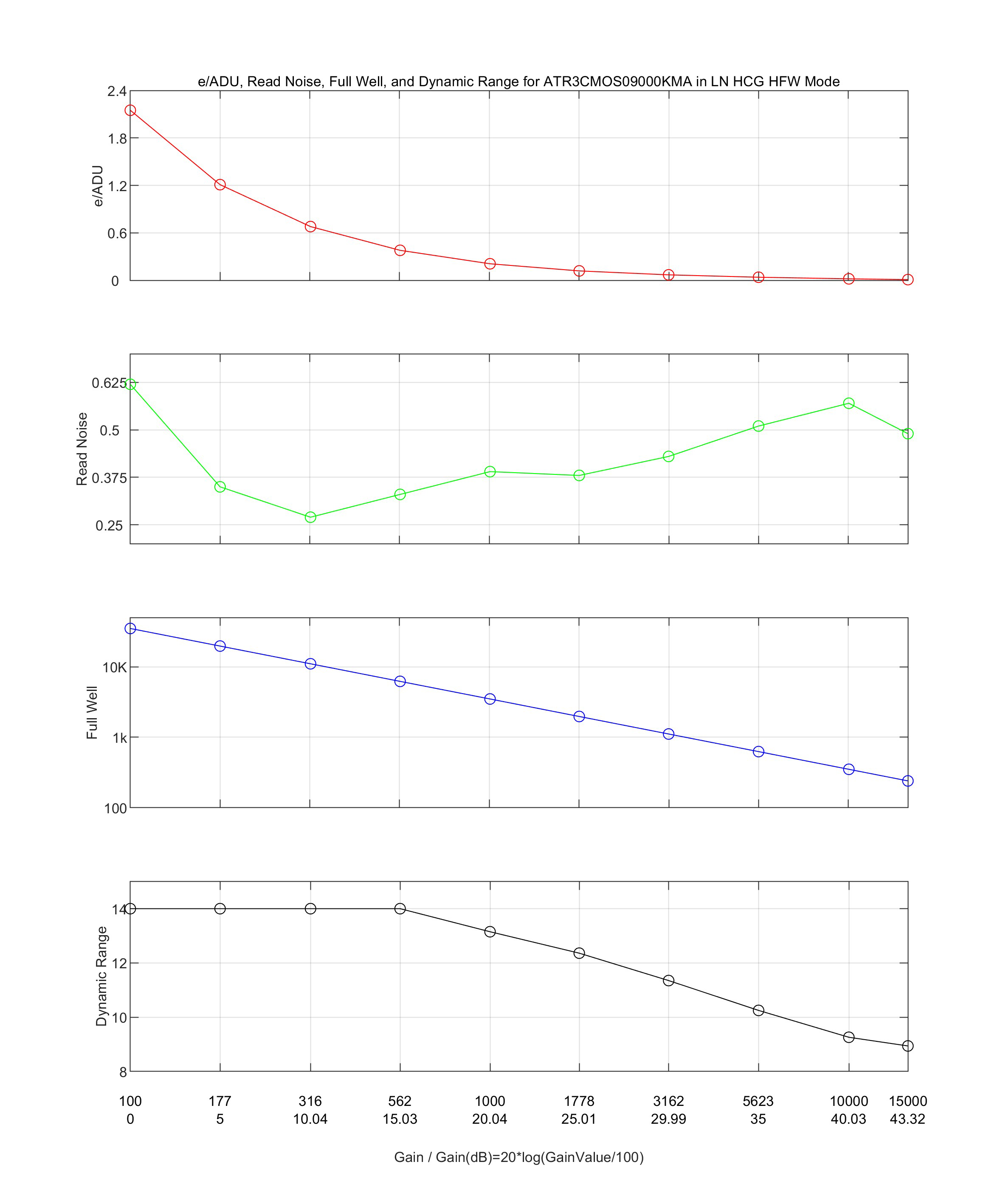

HCGモード性能（高フルウェル＋低ノイズ）
カメラ設定：フル解像度、RAW 14ビット、温度：−10℃、高フルウェルON・低ノイズON
高フルウェル＋低ノイズではフルウェル35.2ke⁻、読み出しノイズ0.27–0.62e⁻、ダイナミックレンジ14 stops。広いダイナミックレンジが必要なディープスカイ撮影に適します。

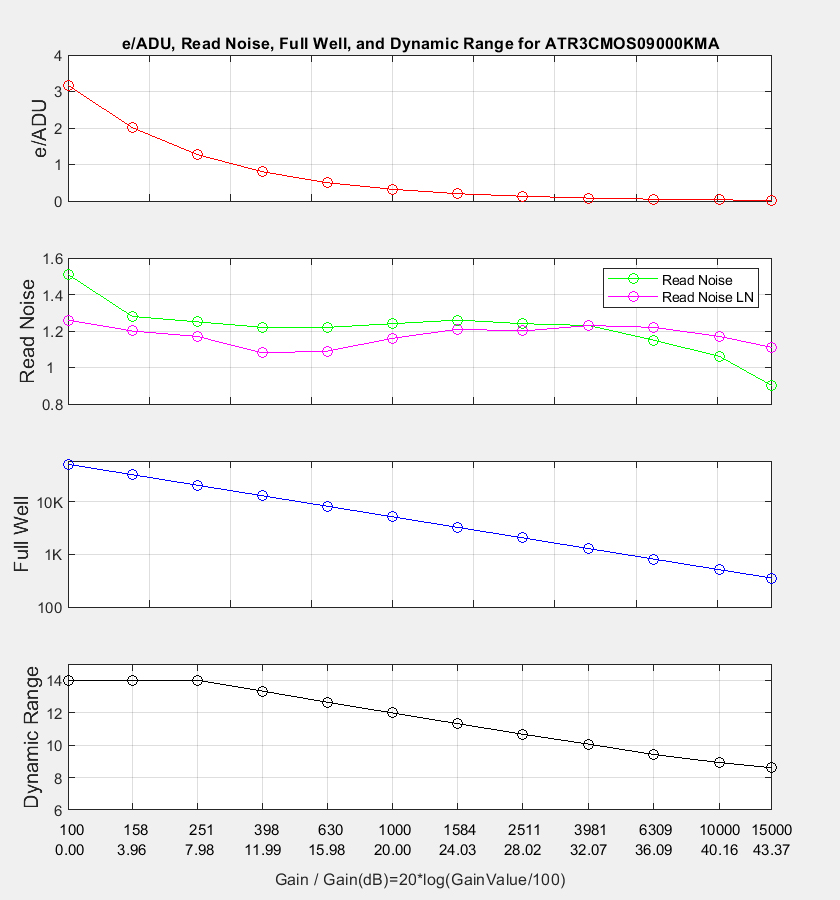

LCGモード性能（標準）
カメラ設定：フル解像度、RAW 14ビット、温度：−10℃
標準LCGはフルウェル52ke⁻、読み出しノイズ0.9–1.51e⁻、ダイナミックレンジ14 stops。明るい天体や大きなフルウェルを要するシーンに適します。

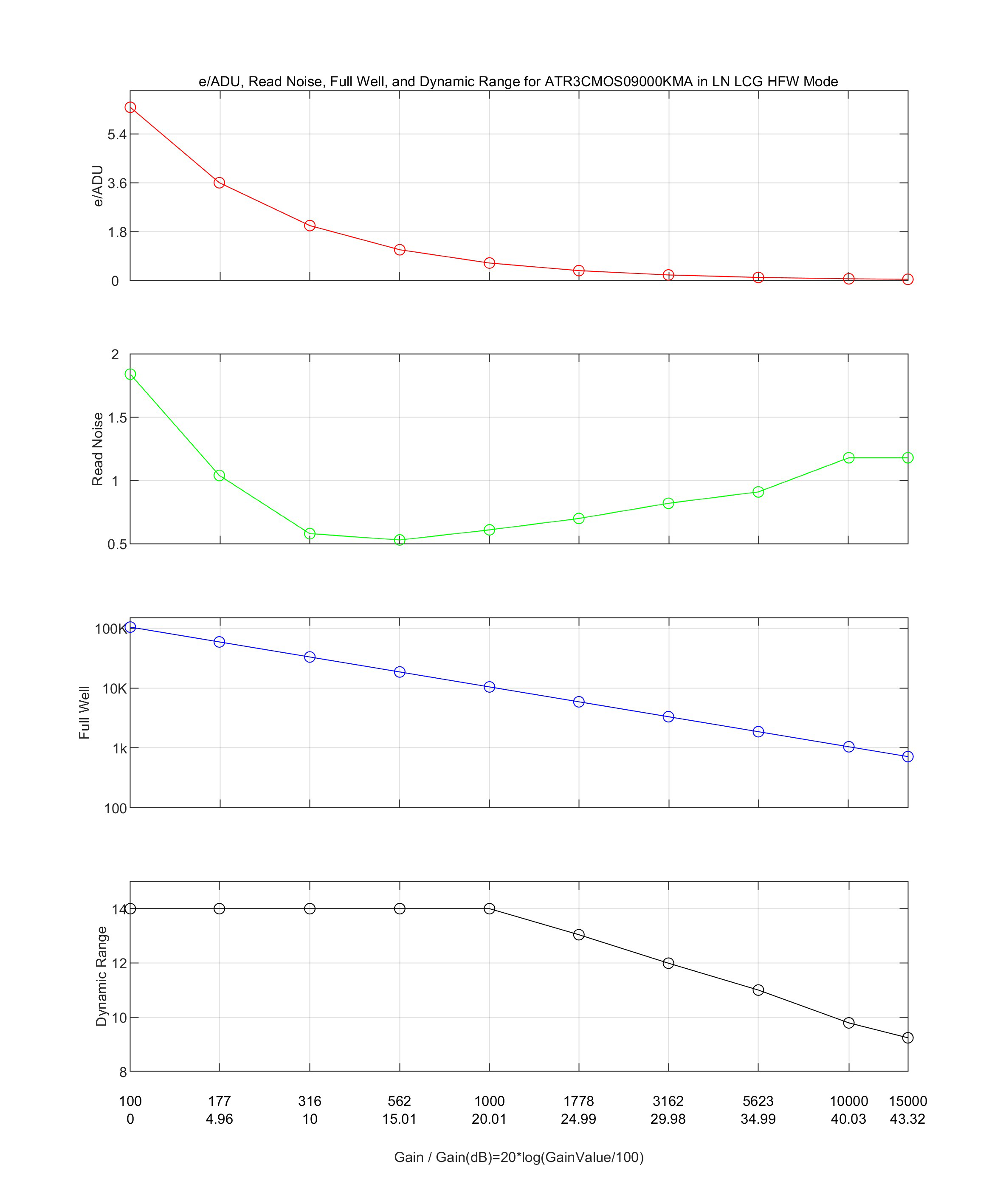

LCGモード性能（高フルウェル＋低ノイズ）
カメラ設定：フル解像度、RAW 14ビット、温度：−10℃、高フルウェルON・低ノイズON
LCGで高フルウェルと低ノイズを同時に有効化すると、フルウェル104.6ke⁻、読み出しノイズ0.58–1.84e⁻、ダイナミックレンジ14 stops。高コントラスト天体に適します。
カメラインターフェースと寸法
標準インターフェース設計
内ねじフランジ厚は17.5mm、すなわちカメラのバックフォーカス占有は17.5mmです。ATR533MはM42×0.75インターフェースを備え、同ねじで望遠鏡に直接接続可能。さらにM42M‑1.25"またはM42M‑2"アダプターにより、1.25"/2"接眼部の望遠鏡にも接続できます。
同梱物
標準同梱品：
ATR533Mカメラ本体
ACアダプター：入力 AC 100–240V 50/60Hz、出力 DC 12V 3.3A
電源ケーブル
USB 3.0 高速ケーブル（1.5m、Type‑A–Type‑B、金メッキ）
M48オス→M42メス 0mm アダプターリング
M42オス–M42メス 21mm 延長筒
M42オス–M48メス 16.5mm 延長筒
M42オス 12.5mm スペーサーリング
カメラキャップ
注：実際の同梱物は製品により異なる場合があります。性能に影響のない範囲で仕様を変更する場合があります。
