ATR533C ディープスカイ冷却カメラ
Sony IMX533 1型 裏面照射型カラーCMOSを搭載。904万ピクセル、精密な温度制御、超低読み出しノイズ、アンプグロー抑制設計により、ディープスカイ撮影で卓越した性能を発揮します。
機能説明
ATR533C（ATR3CMOS09000KPA）は天体撮影向けに設計されたディープスカイ向け冷却カメラです。センサー冷却により超低読み出しノイズとアンプグロー抑制を実現し、長時間露光のディープスカイ撮影に最適です。惑星撮影にも対応し、高い汎用性を備えます。
主な特長：
- Sony IMX533 カラーCMOSイメージセンサー
- 解像度：904万ピクセル（3008×3008）
- 3.76µm 角型ピクセル
- 1型フォーマット
- 14ビットADC
- 512MB DDR3バッファ
- 精密な温度制御
- G感度：535 mV（1/30s）
- アンプグロー非発生設計
- 超低読み出しノイズ：0.34–1.9 e⁻（低ノイズモード）
- 低ノイズ/高フレームレート対応（14ビット出力時フル解像度で最大20 FPS）
- 最大S/N：47 dB（低ノイズモード）
- ダイナミックレンジ：87 dB（低ノイズモード）
- 冷却性能：短露光で周囲温度比 −35℃、長露光（>1s）で −45℃
主な特長
904万
ピクセル
3008×3008解像度
50 ke⁻
フルウェル容量
優れたダイナミックレンジ
0.34 e⁻
超低読み出しノイズ
低ノイズモード時の最小値
> 80%
量子効率（ピーク）
卓越した光電変換能力
87 dB
ダイナミックレンジ
低ノイズモード時の性能
-45℃
冷却温度差
二段TECによる深冷却
技術的優位性
1型 904万ピクセル センサー
ATR533CはSony IMX533 裏面照射型センサーを採用。904万ピクセル（3008×3008）と11.31 × 11.28mmの1型撮像面を備え、3.76µmピクセルにより高い集光力を実現。裏面照射構造で量子効率も向上しています。

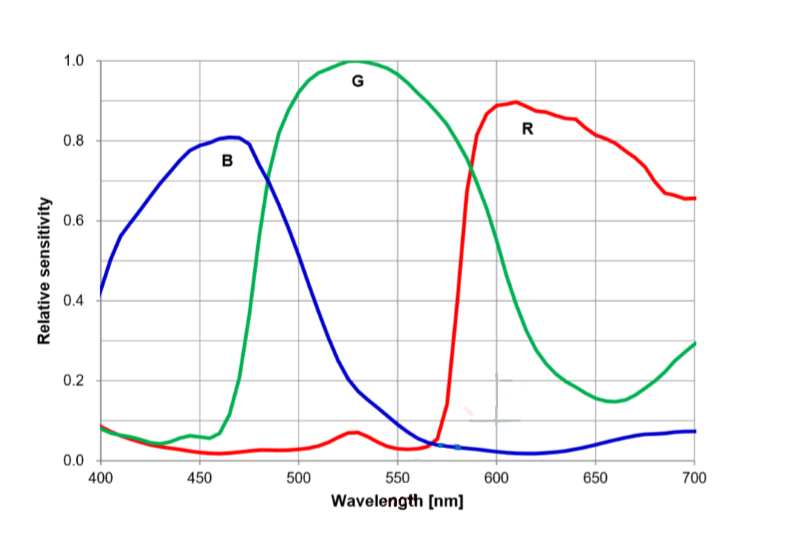

Sony IMX533 分光感度曲線
ATR533CのG感度は535 mV（1/30s）。量子効率のピークは80%以上で、可視域全体で高い応答を維持します。IRカットフィルター使用時の分光感度範囲は380–690nmです。
14ビットADCと柔軟なROI
ATR533Cはネイティブ14ビットADCに対応。ハードウェアビニング出力では低解像度の12ビット画像として高速化できます。さらにハードウェアROIに対応し、ROIが小さいほどフレームレートが向上します。
解像度/ビット深度/インターフェース別フレームレート
| 解像度 | 14ビット出力 | 8ビット出力 | ||
|---|---|---|---|---|
| USB3.0 | USB2.0 | USB3.0 | USB2.0 | |
| 3008×3008 | 20 | 1.7 | 40 | 3.3 |
| 3008×3008（低ノイズモード） | 13.3 | 1.7 | 27.5 | 3.3 |
| 1488×1500 | 62 | 6.6 | 62 | 13.1 |
| 992×998 | 186 | 15.5 | 186 | 31 |
单位：帧/秒 (FPS)
512MB DDR3缓存技术
ATR533Cカメラ具有512MB (4Gb) DDR3缓存，有助于保持数据传输稳定性，并有效减少辉光现象，因为图像数据能被缓存，无需将数据匆忙发送到接收端。
ピクセル合并技术
ATR533C支持从1×1到8×8的数字ピクセル合并（堆叠或平均方法）和从1×1到3×3的硬件ピクセル合并（平均方法）。硬件ピクセル合并的效率远快于软件ピクセル合并。
HCG/LCG双模式转换增益
ATR533C支持HCG和LCG模式转换，其增益比为3.05。
无辉光设计
ATR533C经过精心设计，能够实现无辉光照片拍摄。相比之下，ATR533C捕获的图像并没有辉光现象。
超低噪声读出模式
令人印象深刻的是，ATR533C搭载了低噪声模式，这意味着用户可以通过选择低噪声模式，以降低フレームレート作为牺牲，获得更低的读出噪声。该模式下读出噪声最低可达：0.34-1.9 e⁻（低噪声模式）。
精密制冷系统
两级TEC深度制冷技术
ATR533C的冷却系统为两级热电冷却（TEC）系统，带有可控电风扇辅助散热。TEC系统由PID算法控制，允许TEC精确调节到目标温度，偏差为0.1°C。工作温度可调节至特定数值，有效冷却温度差可低于环境温度45°C。这种高效的制冷系统保证了超低噪声模式的稳定性和カメラ图像的质量。
TEC制冷结构
采用两级半导体制冷片串联设计，第一级负责传感器直接降温，第二级负责将热量高效传导至散热系统。
防结露加热系统
カメラ前端配备智能防结露加热系统，能够自动监测环境湿度和温度，在必要时启动加热功能，防止光学窗口结露。
技術仕様
主要性能
| 最大フレームレート (USB 3.0) |
14位：20 FPS @ 3008×3008 14位：13.3 FPS @ 3008×3008（低ノイズモード） 8位：40 FPS @ 3008×3008 8位：186 FPS @ 992×998 |
|---|---|
| 読み出しノイズ | 低ノイズモード：0.34–1.9 e⁻ |
| フルウェル容量 | 50ke⁻ |
| 量子効率（ピーク） | >80% |
| ダイナミックレンジ | 87 dB（低ノイズモード） |
| S/N | 47 dB（低ノイズモード） |
| 露光時間範囲 | 0.1ミリ秒〜3600秒 |
| ゲイン範囲 | 1×〜100× |
| 冷却能力 |
短露光：ΔT = −35℃ 長露光（>1秒）：ΔT = −45℃ |
基本仕様
| センサー | Sony IMX533 裏面照射型 カラーCMOS |
|---|---|
| 画像解像度 | 904万ピクセル（3008×3008） |
| ピクセルサイズ | 3.76μm × 3.76μm |
| センサーサイズ | 1型（対角15.968mm） |
| 撮像領域 | 11.31mm × 11.28mm |
| シャッター方式 | ローリングシャッター |
| ADCビット深度 | 14ビット |
| DDR3バッファ | 512MB（4Gb） |
| 分光感度範囲 | 380–690nm（IRカット使用時） |
| 前面保護ガラス | IRカットフィルター |
インターフェース・物理仕様
| データインターフェース | USB 3.0 / USB 2.0 |
|---|---|
| カメラインターフェース | M42 × 0.75mm ねじ |
| バックフォーカス長 | 17.5mm |
| USBハブ | USB 2.0ハブ（アクセサリ接続用） |
| 電源要件 | DC 12V 3.3A |
| 外形寸法 | 直径 80mm × 高度 107.1mm |
| 質量 | 577 g |
| 冷却方式 | 二段TEC冷却 |
| 対応OS | Windows XP/Vista/7/8/10/11（32/64bit） macOS、Linux |
| SDK対応 | Native C/C++、C#/VB.NET、Python Java、DirectShow、Twain など |
多彩なモード切替
HCG/LCGの切替に対応（ゲイン比 3.05）。高フルウェルと低ノイズを組み合わせ、用途に応じた最適な撮影条件を実現します。

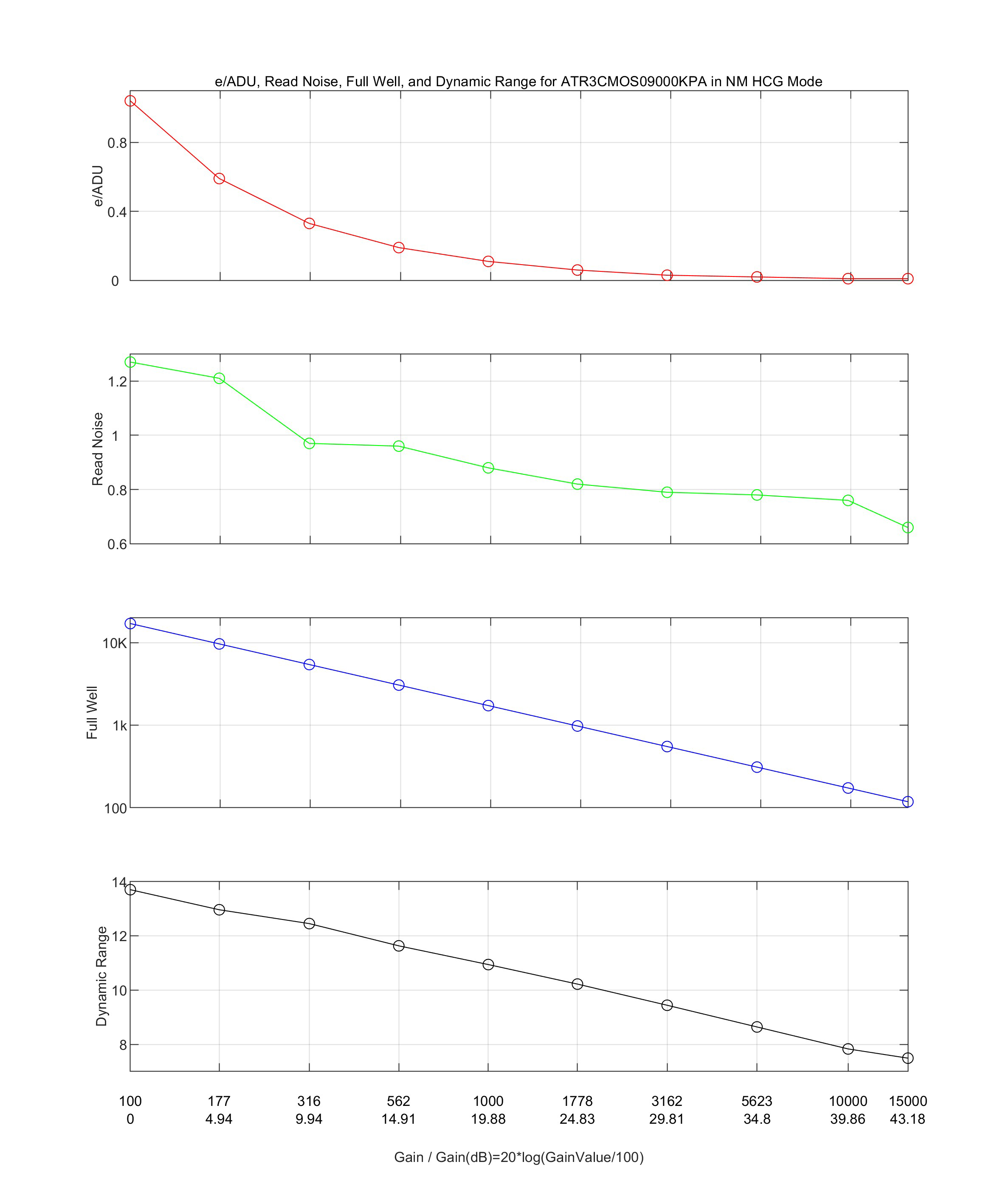

HCGモード性能（標準）
カメラ設定：フル解像度、RAW 14ビット、温度：−10℃
標準HCGでは読み出しノイズ0.66–1.27e⁻、フルウェル17ke⁻、ダイナミックレンジ13.7 stops。一般的なディープスカイ撮影に適します。

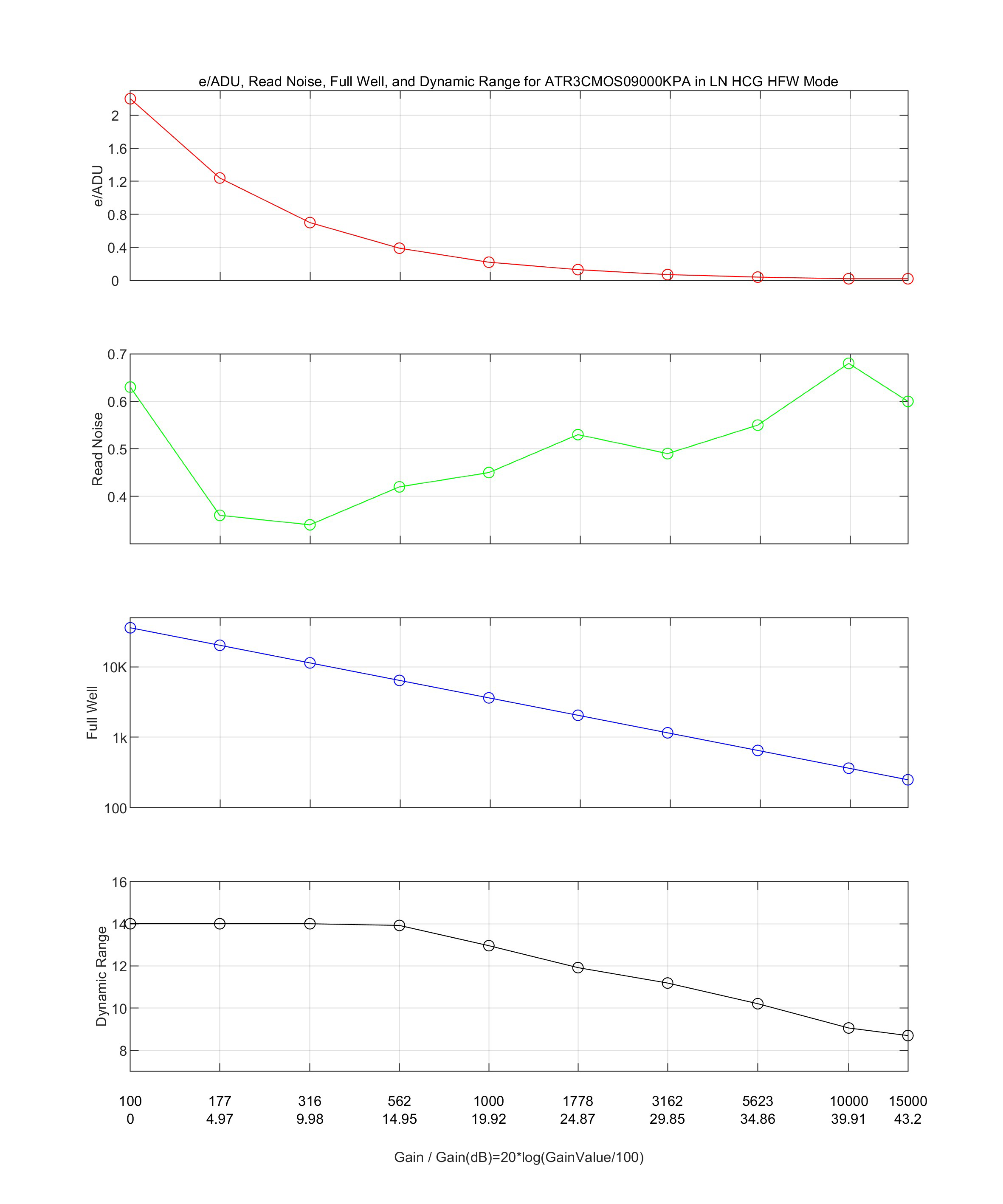

HCGモード性能（高フルウェル＋低ノイズ）
カメラ設定：フル解像度、RAW 14ビット、温度：−10℃、高フルウェルON・低ノイズON
高フルウェル＋低ノイズではフルウェル36ke⁻、読み出しノイズ0.34–0.63e⁻、ダイナミックレンジ14 stops。広いダイナミックレンジが必要なディープスカイ撮影に適します。
LCGモード性能（標準）
カメラ設定：フル解像度、RAW 14ビット、温度：−10℃
標準LCGはフルウェル50ke⁻、読み出しノイズ0.93–2.25e⁻、ダイナミックレンジ14 stops。明るい天体や大きなフルウェルを要するシーンに適します。
LCGモード性能（高フルウェル＋低ノイズ）
カメラ設定：フル解像度、RAW 14ビット、温度：−10℃、高フルウェルON・低ノイズON
LCGで高フルウェルと低ノイズを同時に有効化すると、フルウェルは107.9ke⁻、読み出しノイズ0.6–1.9e⁻、ダイナミックレンジ14 stops。高コントラスト天体の撮影に適します。
カメラインターフェースと寸法
標準インターフェース設計
内ねじフランジ厚は17.5mm、すなわちカメラのバックフォーカス占有は17.5mmです。ATR533CはM42×0.75インターフェースを備え、同ねじで望遠鏡に直接接続可能。さらにM42M‑1.25"またはM42M‑2"アダプターにより、1.25"/2"接眼部の望遠鏡にも接続できます。
同梱物
標準同梱品：
ATR533Cカメラ本体
ACアダプター：入力 AC 100–240V 50/60Hz、出力 DC 12V 3.3A
電源ケーブル
USB 3.0 高速ケーブル（1.5m、Type‑A–Type‑B、金メッキ）
M48オス→M42メス 0mm アダプターリング
M42オス–M42メス 21mm 延長筒
M42オス–M48メス 16.5mm 延長筒
M42オス 12.5mm スペーサーリング
カメラキャップ
注：実際の同梱物は製品により異なる場合があります。性能に影響のない範囲で仕様を変更する場合があります。
