ATR2600C ディープスカイ冷却カメラ
Sony IMX571 APS‑C カラーCMOSを搭載した天体撮影用カメラ。2600万ピクセルの高解像度、精密な温度制御、超低読み出しノイズ、アンプグロー抑制設計により、ディープスカイ撮影で卓越した性能を発揮します。
機能説明
ATR2600C（ATR3CMOS26000KPA）は天体撮影向けに設計されたデジタルイメージングカメラです。センサー冷却により超低読み出しノイズとアンプグロー抑制を実現し、ディープスカイ長時間露光に最適です。惑星撮影にも対応し、その高い性能と汎用性で快適な撮影体験を提供します。
主な特長：
- Sony IMX571 カラーCMOSイメージセンサー
- 解像度：2600万ピクセル（6224×4168）
- 3.76µm 角型ピクセル
- APS-C画幅
- 16ビットADC
- 512MB DDR3バッファ
- 精密な温度制御
- G感度：484.6 mV（1/30s）
- アンプグロー非発生設計
- 超低読み出しノイズ：0.79–2.77 e⁻（低ノイズモード）
- 低ノイズ/高フレームレートモード対応（16ビット出力時フル解像度で最大6.8 FPS）
- 最大S/N：47.1 dB（低ノイズモード）
- ダイナミックレンジ：86.8 dB（低ノイズモード）
- 冷却性能：短露光で周囲温度比 −35℃、長露光（>1s）で −42℃
主な特長
2600万
ピクセル
6224×4168解像度
51 ke⁻
フルウェル容量
優れたダイナミックレンジ
0.79 e⁻
超低読み出しノイズ
低ノイズモード時の最小値
> 80%
量子効率（ピーク）
卓越した光電変換能力
86.8 dB
ダイナミックレンジ
低ノイズモード時の性能
-42℃
冷却温度差
二段TECによる深冷却
技術的優位性
APS‑Cフォーマット 2600万ピクセルセンサー
ATR2600CはSony IMX571 裏面照射型センサーを採用。2600万ピクセル（6224×4168）の解像度と23.4 × 15.7mmのAPS‑C撮像面を備え、3.76µmピクセルにより高い集光力を実現。裏面照射構造で量子効率も向上しています。

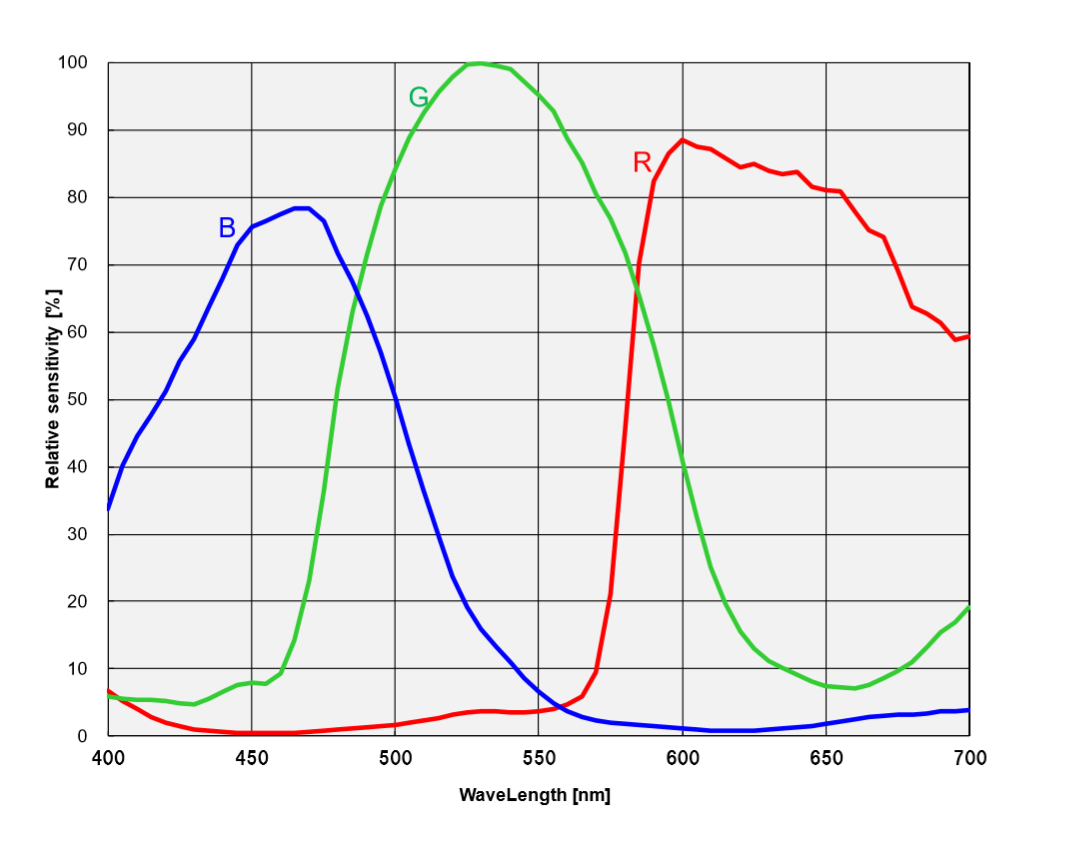

Sony IMX571 分光感度曲線
ATR2600CのG感度は484.6 mV（1/30s）。量子効率のピークは80%以上で、可視域全体で高い応答を維持します。IRカットフィルター使用時の分光感度範囲は380–690nmです。
16ビットADCと柔軟なROI
ATR2600Cはネイティブ16ビットADC出力に対応。ハードウェアピクセルビニング出力では低解像度の12ビット画像として高速化できます。さらにハードウェアROIに対応し、ROIが小さいほどフレームレートが向上します。
解像度/ビット深度/インターフェース別フレームレート
| 解像度 | 16ビット出力 | 8ビット出力 | ||
|---|---|---|---|---|
| USB3.0 | USB2.0 | USB3.0 | USB2.0 | |
| 6224×4168 | 6.8 | 0.6 | 14.2 | 1.2 |
| 6224×4168（低噪声模式） | 3.4 | 0.3 | 12.7 | 1.2 |
| 3104×2084 | 28 | 3.6 | 37.1 | 7.0 |
| 2064×1386 | 63 | 8.5 | 110 | 15.7 |
単位：フレーム/秒 (FPS)
512MB DDR3バッファ
ATR2600Cは512MB（4Gb）のDDR3バッファを搭載。データ転送の安定化に寄与し、画像データを一時保持することでアンプグローの発生を抑制します。
ピクセルビニング
ATR2600Cは1×1〜8×8のデジタルビニング（加算または平均）と1×1〜3×3のハードウェアビニング（平均）に対応。ハードウェアビニングはソフトウェア処理より高速です。
HCG/LCGデュアルゲイン
HCGとLCGの切替に対応し、ゲイン比は3.01です。
アンプグロー抑制設計
回路・放熱設計の最適化により、長時間露光でもアンプグローを抑制。クリーンな画像取得を可能にします。
超低ノイズ読み出しモード
低ノイズモードを搭載。フレームレートを抑える代わりに読み出しノイズを大幅低減し、最小0.79–2.77 e⁻を達成します。
精密制冷系统
两级TEC深度制冷技术
ATR2600C的冷却系统为两级热电冷却（TEC）系统，带有可控电风扇辅助散热。TEC系统由PID算法控制，允许TEC精确调节到目标温度，偏差为0.1°C。工作温度可调节至特定数值，有效冷却温度差可低于环境温度42°C。这种高效的制冷系统保证了超低噪声模式的稳定性和カメラ图像的质量。
TEC制冷结构
采用两级半导体制冷片串联设计，第一级负责传感器直接降温，第二级负责将热量高效传导至散热系统。
防结露加热系统
カメラ前端配备智能防结露加热系统，能够自动监测环境湿度和温度，在必要时启动加热功能，防止光学窗口结露。
技術仕様
主要性能
| 最大フレームレート (USB 3.0) |
16位：6.8 FPS @ 6224×4168 16位：3.4 FPS @ 6224×4168（低ノイズモード） 8位：14.2 FPS @ 6224×4168 8位：110 FPS @ 2064×1386 |
|---|---|
| 読み出しノイズ | 低ノイズモード：0.79–2.77 e⁻ |
| フルウェル容量 | 51ke⁻ |
| 量子効率（ピーク） | >80% |
| ダイナミックレンジ | 86.8 dB（低ノイズモード） |
| S/N | 47.1 dB（低ノイズモード） |
| 露光時間範囲 | 0.1ミリ秒〜3600秒 |
| ゲイン範囲 | 1×〜100× |
| 冷却能力 |
短露光：ΔT = −35℃ 長露光（>1秒）：ΔT = −42℃ |
基本仕様
| センサー | Sony IMX571 裏面照射型 カラーCMOS |
|---|---|
| 画像解像度 | 2600万ピクセル（6224×4168） |
| ピクセルサイズ | 3.76μm × 3.76μm |
| センサーサイズ | APS‑C（対角28.3mm） |
| 撮像領域 | 23.4mm × 15.7mm |
| シャッター方式 | ローリングシャッター |
| ADCビット深度 | 16ビット |
| DDR3バッファ | 512MB (4Gb) |
| 分光感度範囲 | 380–690nm（IRカット使用時） |
| 前面保護ガラス | IRカット/ARコート |
インターフェース・物理仕様
| データインターフェース | USB 3.0 / USB 2.0 |
|---|---|
| カメラインターフェース | M42 × 0.75mm ねじ |
| バックフォーカス長 | 17.5mm |
| USBハブ | USB 2.0ハブ（アクセサリ接続用） |
| 電源要件 | DC 12V 3.3A |
| 外形寸法 | 直径 80mm × 高度 107.1mm |
| 質量 | 577克 |
| 冷却方式 | 二段TEC冷却 |
| 対応OS | Windows XP/Vista/7/8/10/11（32/64bit） macOS、Linux |
| SDK対応 | Native C/C++、C#/VB.NET、Python Java、DirectShow、Twain など |
多彩なモード切替
HCG/LCGの切替に対応（ゲイン比3.01）。高フルウェルと低ノイズのモードを用途に応じて組み合わせ、最適な撮影条件を実現します。

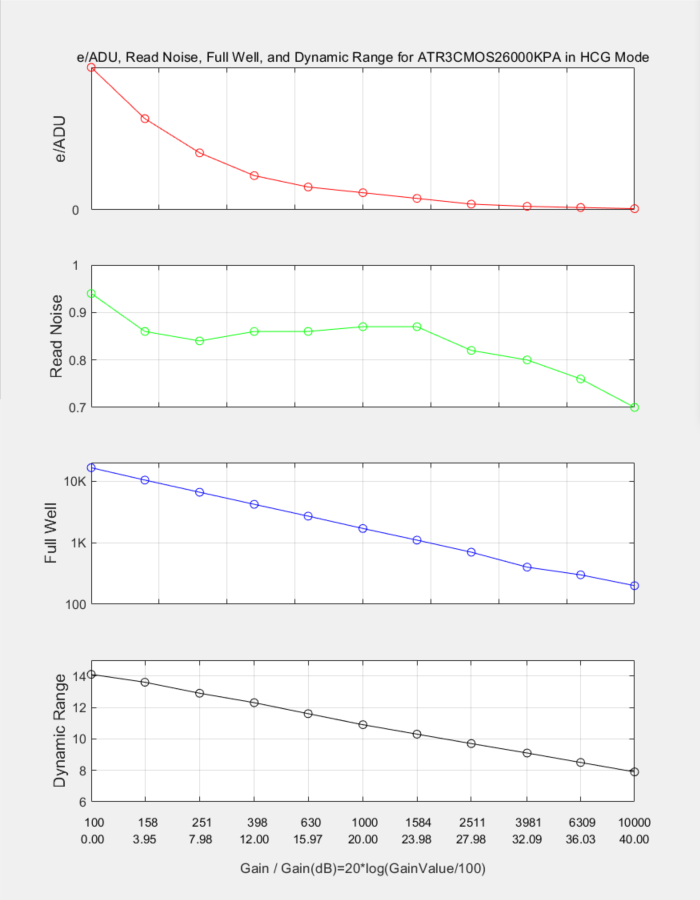

HCGモード性能（標準）
カメラ設定：フル解像度、RAW 16ビット、温度：−10℃
標準HCGでは読み出しノイズ0.70–0.94e⁻、フルウェル16.5ke⁻、ダイナミックレンジは14.1 stops。一般的なディープスカイ撮影に適します。

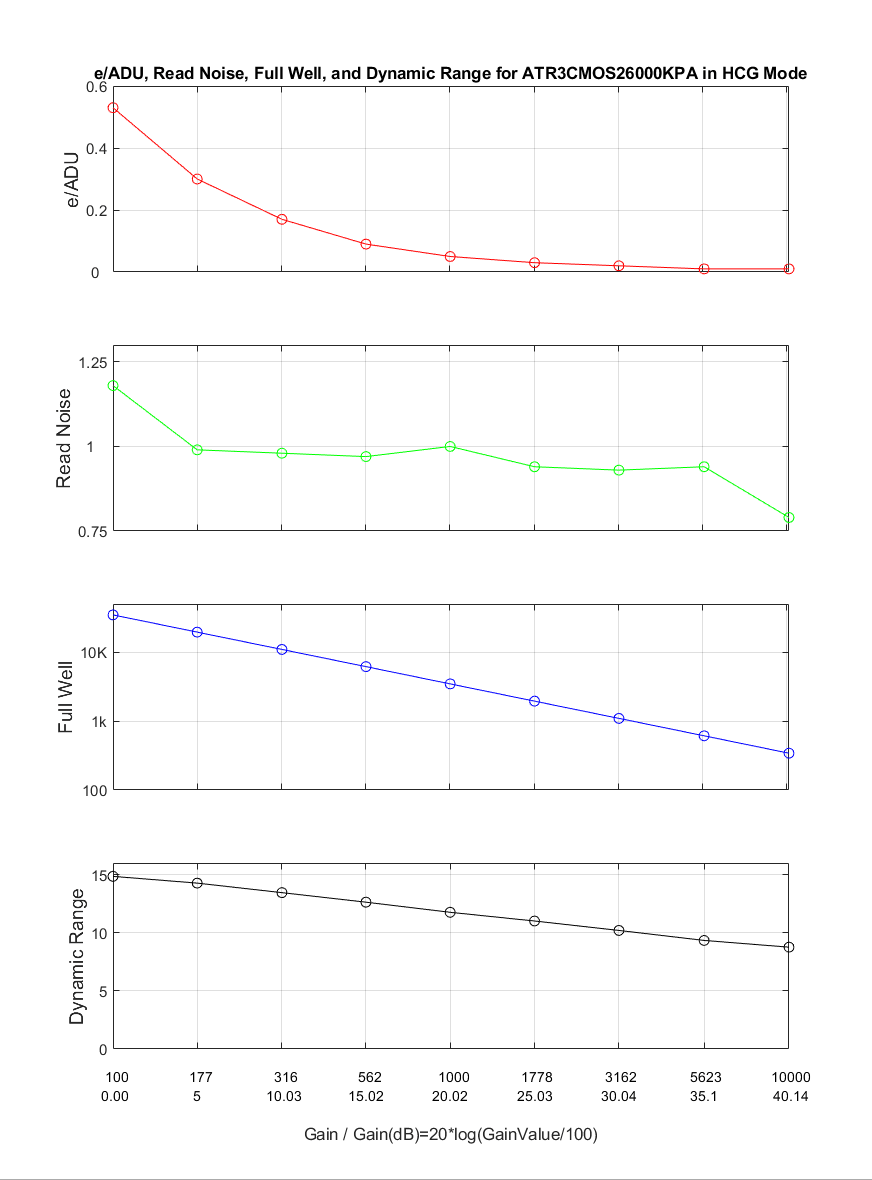

HCGモード性能（高フルウェル＋低ノイズ）
カメラ設定：フル解像度、RAW 16ビット、温度：−10℃、高フルウェルON・低ノイズON
高フルウェルと低ノイズを有効にすると、フルウェルは34.8ke⁻、読み出しノイズは0.79–1.18e⁻に維持され、ダイナミックレンジは14.85 stops。広いダイナミックレンジが必要なディープスカイ撮影に適しています。

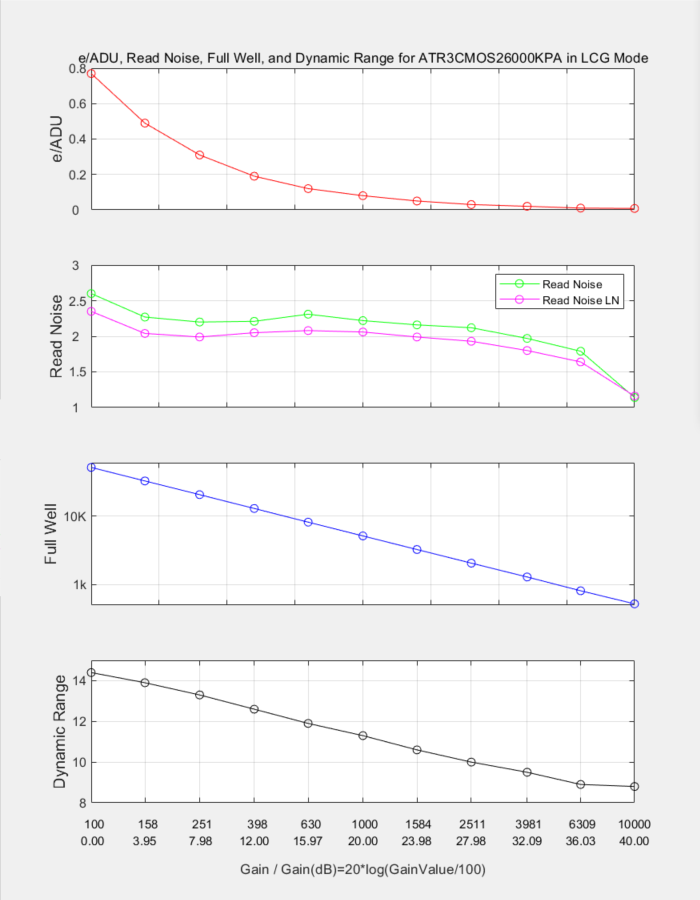

LCGモード性能（標準）
カメラ設定：フル解像度、RAW 16ビット、温度：−10℃
標準LCGはフルウェル51.3ke⁻、読み出しノイズ1.14–2.6e⁻、ダイナミックレンジ14.4 stops。明るい天体や大きなフルウェルを要するシーンに適します。

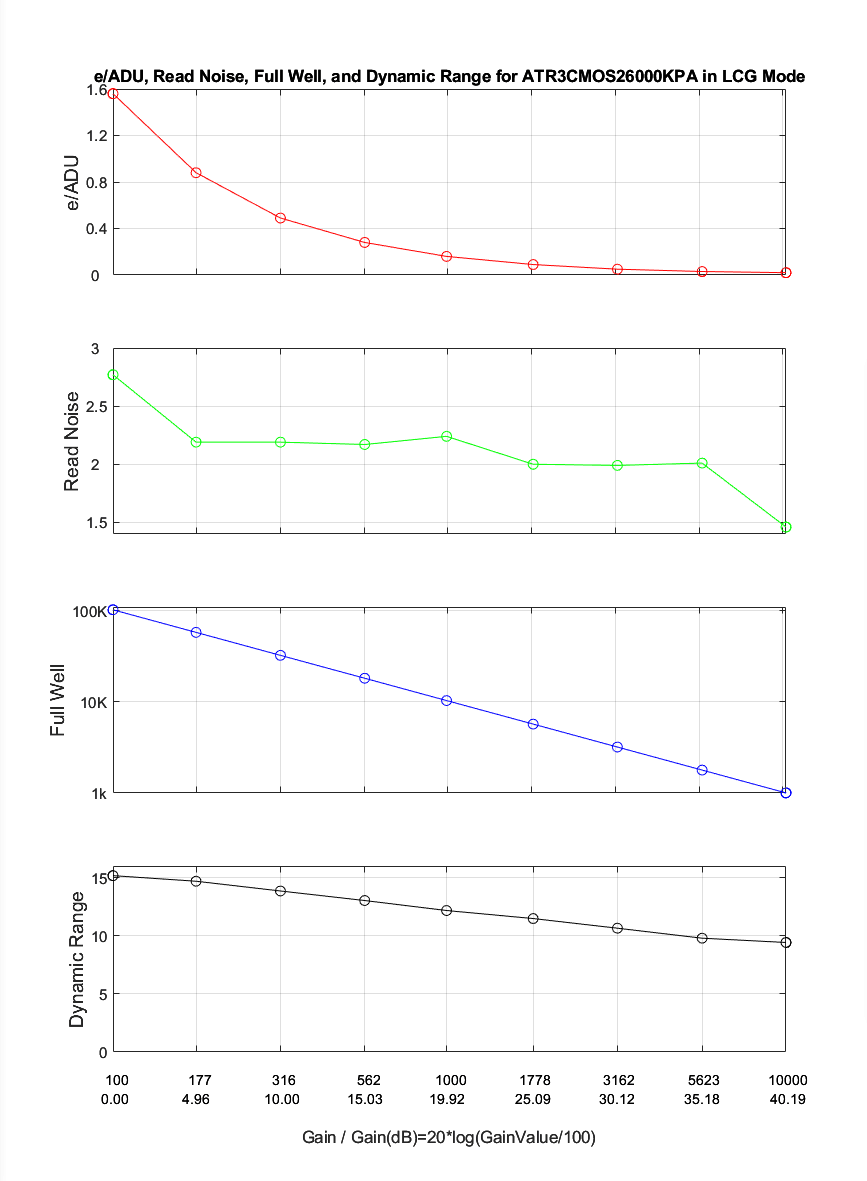

LCGモード性能（高フルウェル＋低ノイズ）
カメラ設定：フル解像度、RAW 16ビット、温度：−10℃、高フルウェルON・低ノイズON
LCGで高フルウェルと低ノイズを同時に有効化すると、フルウェルは102.5ke⁻、読み出しノイズは1.46–2.77e⁻、ダイナミックレンジは15.17 stops。最も広いダイナミックレンジで、高コントラスト天体に適します。
カメラインターフェースと寸法
標準インターフェース設計
内ねじフランジ厚は17.5mm、すなわちカメラのバックフォーカス占有は17.5mmです。ATR2600CはM42×0.75インターフェースを備え、同ねじで望遠鏡に直接接続可能。さらにM42M‑1.25"またはM42M‑2"アダプターを介して、1.25"/2"接眼部の望遠鏡にも接続できます。
同梱物
標準同梱品：
ATR2600Cカメラ本体
ACアダプター：入力 AC 100–240V 50/60Hz、出力 DC 12V 3.3A
電源ケーブル
USB 3.0 高速ケーブル（1.5m、Type‑A–Type‑B、金メッキ）
M48オス→M42メス 0mm アダプターリング
M42オス–M42メス 21mm 延長筒
M42オス–M48メス 16.5mm 延長筒
M42オス 12.5mm スペーサーリング
カメラキャップ
注：実際の同梱物は製品により異なる場合があります。性能に影響のない範囲で仕様を変更する場合があります。
